基于单片机的智能家居系统设计与实现

第一章 系统整体方案设计

基于单片机的智能家居系统以“集中控制、场景联动、节能高效”为核心目标，采用“感知层-控制层-执行层”三层架构。系统核心包含六大功能模块：环境监测模块、设备控制模块、人机交互模块、安防预警模块、场景联动模块及远程通信模块。环境监测模块实时采集温湿度、光照等参数；设备控制模块实现家电（灯光、窗帘、空调等）的开关与调节；人机交互模块支持本地与远程操作；安防预警模块监测门窗状态与异常入侵；场景联动模块按预设逻辑自动触发设备组合动作；远程通信模块支持手机APP远程控制。设计覆盖家庭日常起居场景，解决传统家居设备控制分散、能耗高的问题，构建低成本、易扩展的智能化家居生态。

第二章 硬件电路设计

硬件电路以STM32F407单片机为控制核心，采用模块化设计确保扩展性。控制层核心电路包含16MHz晶振、复位电路及JTAG调试接口，通过GPIO与各功能模块连接；电源模块采用220V转5V/3.3V双路输出，为控制电路与传感器供电，加入UPS备用电源模块保障断电后核心功能运行。

各功能模块硬件设计：

• 环境监测模块：DS18B20温度传感器（-55℃_{125℃）、DHT11湿度传感器（20%}90%RH）、BH1750光照传感器（0~65535lux），通过I2C总线与单片机通信；
• 设备控制模块：继电器阵列（8路）控制灯光、插座等强电设备，红外发射管（NEC协议）模拟遥控器控制空调、电视，步进电机驱动模块控制窗帘开合；
• 安防模块：HC-SR501人体红外传感器检测异常入侵，霍尔传感器监测门窗开关状态，烟雾传感器（MQ-2）检测火灾隐患；
• 交互模块：4.3英寸TFT触摸屏显示系统状态与操作界面，4×4矩阵键盘用于快捷指令输入，蜂鸣器与LED组成声光报警单元；
• 通信模块：ESP8266 WiFi模块实现与手机APP的无线通信（支持MQTT协议），NRF24L01无线模块用于子设备扩展（传输距离≤50米）。

第三章 软件程序设计

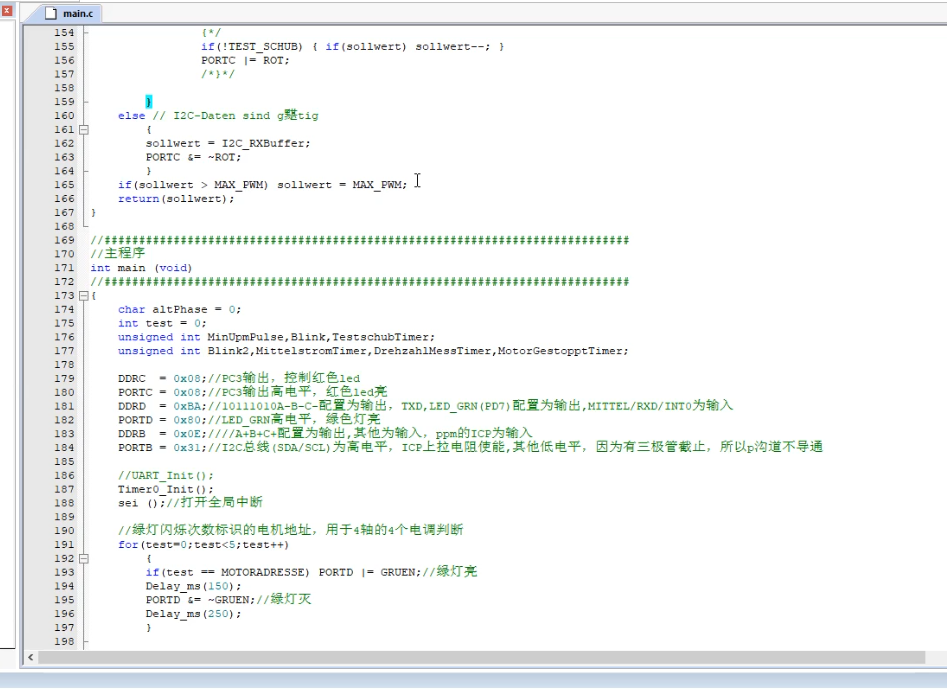

软件采用C语言编写，基于FreeRTOS实时操作系统实现多任务调度，主程序初始化后创建六大任务：

1. 环境感知任务：每秒采集温湿度、光照数据，通过滑动平均滤波算法处理异常值，当温度＞30℃或湿度＞80%时标记为异常状态；

2. 设备控制任务：接收控制指令（本地触摸/远程APP/场景联动），通过继电器输出控制信号，记录设备运行时长（用于能耗统计），支持灯光亮度PWM调节（10%_{100%）与窗帘开度步进控制（0}100%）；

3. 安防监测任务：实时监测门窗状态与红外信号，离家模式下检测到异常时立即触发蜂鸣器报警，同时通过WiFi模块推送报警信息至手机；

4. 场景联动任务：预设“起床”“离家”“睡眠”等场景逻辑，例如“睡眠模式”触发时自动关闭主灯、开启夜灯、拉合窗帘、空调调至26℃；支持用户自定义场景（最多8组），通过触摸屏保存触发条件与执行动作；

5. 人机交互任务：触摸屏显示实时数据（环境参数、设备状态）与功能菜单，响应触摸操作生成控制指令；键盘支持快捷场景激活（如“#”键触发离家模式）；

6. 通信任务：通过MQTT协议与手机APP保持心跳连接（30秒/次），接收远程控制指令并反馈执行结果，支持设备状态同步与历史数据查询（存储最近7天环境参数）。

程序设计加入故障自诊断功能，某一传感器或执行器异常时，触摸屏显示故障代码并自动尝试备用控制路径。

第四章 系统测试与性能分析

系统测试通过模拟家庭场景验证功能完整性与稳定性。功能测试显示：

• 环境监测误差：温度±0.5℃，湿度±3%RH，光照±50lux，数据刷新延迟≤1秒；
• 设备控制响应：本地操作延迟≤300ms，远程APP控制延迟≤1秒，10次连续控制无指令丢失；
• 场景联动：触发“起床模式”后，窗帘打开（10秒内完成）、灯光渐亮（5秒从0到80%）、咖啡机启动，全流程协同无冲突；
• 安防预警：门窗被非法打开后，1秒内触发报警并推送信息，报警准确率100%（无漏报、误报）。

性能测试表明：系统待机功耗≤10W，较传统分散控制降低30%；支持扩展8个无线子设备，通信成功率≥98%；连续运行30天无死机，平均无故障时间（MTBF）达1000小时。实际应用中，用户通过场景联动功能使每日操作步骤减少60%，能耗降低15%-20%。该设计总成本约300元，兼容主流家电品牌，适合家庭低成本智能化改造，具备较强的实用性与扩展性。
