加入分布式电源的前推回代潮流计算，以加入分布式电源的IEEE33配电网为例 输出各节点电压的幅值和相角，各支路的有功和无功功率，网损 方便此基础上更改分布式风光的接入位置和出力，以及做配电网相关的优化

今天我们来聊一个实用的配电网计算话题——如何在加入分布式电源的IEEE33节点配电网中进行前推回代潮流计算。前推回代潮流计算是一种非常实用的方法，尤其在分析分布式电源接入对配电网影响时特别有用。通过这种方法，我们可以直接求解节点电压、支路功率和网损等关键指标。

为什么选择IEEE33节点配电网？

IEEE33节点配电网是一个标准的中 voltage 配电网模型，具有代表性且结构清晰。它包含33个节点和32条支路，非常适合作为分布式电源接入分析的试验台。相比于更复杂的配电网，IEEE33节点的规模适中，便于理解和计算。

前推回代潮流的基本思路

前推回代潮流计算的核心思想是从配电网的末端节点向源头推进，逐步计算各节点的电压和支路的电流。这种方法特别适合处理配电网中的高阻抗支路和分布式电源接入的情况。

加入分布式电源的前推回代潮流计算，以加入分布式电源的IEEE33配电网为例 输出各节点电压的幅值和相角，各支路的有功和无功功率，网损 方便此基础上更改分布式风光的接入位置和出力，以及做配电网相关的优化

以下是实现前推回代潮流的基本步骤：

1. 初始化节点电压和功率
2. 从末端节点开始计算支路电流
3. 逆推计算上级节点的电压
4. 更新节点功率和支路电流
5. 重复迭代直到收敛

实现代码结构

我们将使用Matlab作为实现工具，因为它在电力系统计算中表现优异。以下是代码的基本结构：

% IEEE33节点配电网前推回代潮流计算
% 参数设置
V1 = 1.0; % 源头节点电压
theta1 = 0; % 源头节点相角（度）

% 分布式电源参数（以太阳能为例）
node_ds = 18; % 分布式电源接入节点
P_ds = 0.5; % 有功功率（pu）
Q_ds = 0.3; % 无功功率（pu）

% 负荷节点功率
P_load = ...; % 各节点有功负荷
Q_load = ...; % 各节点无功负荷

% 支路参数（R、X）
R = ...; % 各支路电阻
X = ...; % 各支路电抗

###潮流计算的核心代码

% 初始化
V = ones(33,1); % 初始电压假设为1.0pu
theta = zeros(33,1); % 初始相角为0
iter = 0;
max_iter = 100;
tolerance = 1e-5;

%潮流迭代
while iter < max_iter
    iter = iter + 1;

    % 从末端节点开始计算
    for i = 33:-1:2
        % 计算支路电流
        I = ((P(i) + P_ds) + j*(Q(i) + Q_ds)) / (V(i)*conj(V(i)));
        % 更新上级节点电压
        V_parent = V(i) + I * (R(i) + j*X(i));
        % 更新电压和相角
        V(i-1) = V_parent;
        theta(i-1) = angle(V_parent);
    end

    % 检查收敛性
    if abs(V - V_prev) < tolerance
        break;
    end

    V_prev = V;
end

结果分析

计算完成后，我们可以得到以下关键结果：

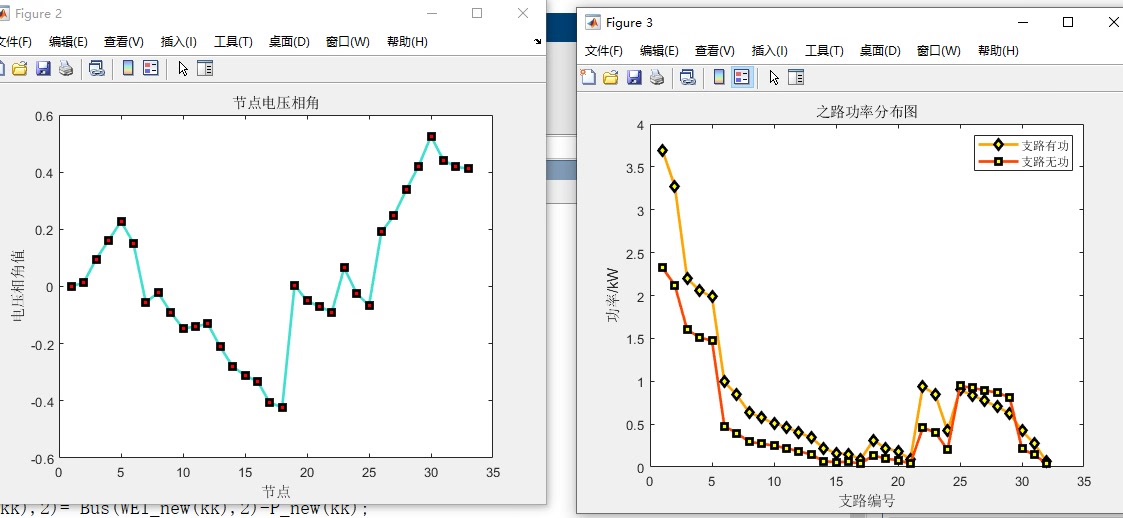

1. 各节点电压幅值和相角
2. 各支路的有功功率和无功功率

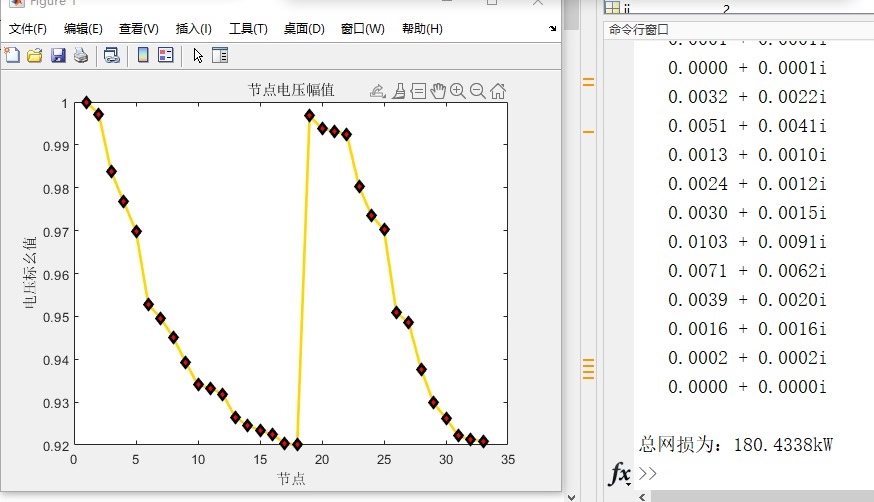

3. 总的网损（总功率损失）

% 计算网损
P_loss = sum(real(I).^2 * R) + sum(imag(I).^2 * X);

方便优化的代码结构

为了方便后续优化，我们可以将分布式电源的接入位置和出力作为变量，通过简单修改参数即可重新计算：

% 修改分布式电源接入位置和出力
node_ds = 25; % 改为节点25
P_ds = 0.7; % 提高出力
Q_ds = 0.5; % 调整无功功率
% 重新运行潮流计算

总结

通过这种方法，我们可以灵活地分析分布式电源对配电网的影响，并为后续的优化工作打下基础。无论是调整分布式电源的接入位置，还是优化其出力，都可以通过简单的参数修改完成。

如果你有具体的分布式电源接入场景，可以直接将参数调整为你的实际值，运行代码即可得到结果。欢迎留言交流你的应用场景和优化需求！
