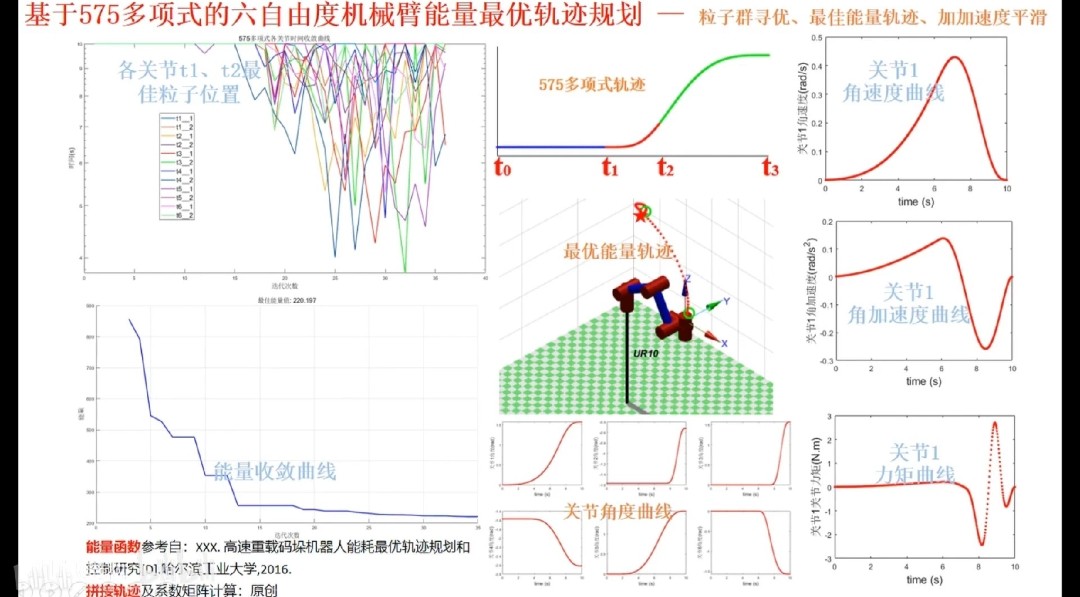

六自由度机械臂能量最优轨迹规划 采用粒子群算法对机械臂575多项式轨迹进行寻优，获得最优能量轨迹。 包括基于加加加速度平滑的575多项式系数矩阵推导、能量函数建立、12个参数粒子群寻优、六自由度机械臂仿真模型搭建等。

首先，575多项式轨迹是个啥？简单来说，就是用五次多项式来描述机械臂的关节角度、速度和加速度，七次多项式来描述加加速度（jerk）。这样做的目的是让轨迹更平滑，减少机械臂的振动和能量消耗。我们得先推导出575多项式的系数矩阵，这个矩阵决定了轨迹的形状。

import numpy as np

def compute_575_coefficients(q0, qf, v0, vf, a0, af, j0, jf, T):
    # 这里省略了具体的推导过程，直接给出系数矩阵
    A = np.array([
        [1, 0, 0, 0, 0, 0, 0],
        [0, 1, 0, 0, 0, 0, 0],
        [0, 0, 2, 0, 0, 0, 0],
        [1, T, T**2, T**3, T**4, T**5, T**6],
        [0, 1, 2*T, 3*T**2, 4*T**3, 5*T**4, 6*T**5],
        [0, 0, 2, 6*T, 12*T**2, 20*T**3, 30*T**4],
        [0, 0, 0, 6, 24*T, 60*T**2, 120*T**3]
    ])
    b = np.array([q0, v0, a0, qf, vf, af, jf])
    coefficients = np.linalg.solve(A, b)
    return coefficients

有了系数矩阵，接下来就是建立能量函数。能量函数的目标是最小化机械臂在运动过程中消耗的能量。这个能量通常与关节的力矩和速度有关。我们可以用积分来表示总能量：

def energy_function(torque, velocity, dt):
    return np.sum(torque * velocity * dt)

现在，我们有了轨迹和能量函数，接下来就是用粒子群算法来优化了。粒子群算法是一种基于群体智能的优化算法，通过模拟鸟群觅食的行为来寻找最优解。我们这里用12个参数来优化，每个参数对应一个粒子的位置。

def pso_optimization(energy_function, bounds, num_particles=12, max_iter=100):
    particles = np.random.uniform(bounds[0], bounds[1], (num_particles, len(bounds[0])))
    velocities = np.random.uniform(-1, 1, (num_particles, len(bounds[0])))
    personal_best_positions = particles.copy()
    personal_best_scores = np.array([energy_function(p) for p in particles])
    global_best_position = personal_best_positions[np.argmin(personal_best_scores)]
    global_best_score = np.min(personal_best_scores)

    for _ in range(max_iter):
        for i in range(num_particles):
            r1, r2 = np.random.rand(2)
            velocities[i] = 0.5 * velocities[i] + 2 * r1 * (personal_best_positions[i] - particles[i]) + 2 * r2 * (global_best_position - particles[i])
            particles[i] += velocities[i]
            particles[i] = np.clip(particles[i], bounds[0], bounds[1])
            score = energy_function(particles[i])
            if score < personal_best_scores[i]:
                personal_best_scores[i] = score
                personal_best_positions[i] = particles[i]
                if score < global_best_score:
                    global_best_score = score
                    global_best_position = particles[i]
    return global_best_position, global_best_score

最后，我们还需要搭建一个六自由度机械臂的仿真模型。这个模型可以用来验证我们的优化结果。仿真模型可以用MATLAB或者Python的Robotics Toolbox来实现。

from roboticstoolbox import DHRobot, RevoluteDH

# 定义机械臂的DH参数
robot = DHRobot([
    RevoluteDH(a=0.1, alpha=0),
    RevoluteDH(a=0.1, alpha=0),
    RevoluteDH(a=0.1, alpha=0),
    RevoluteDH(a=0.1, alpha=0),
    RevoluteDH(a=0.1, alpha=0),
    RevoluteDH(a=0.1, alpha=0)
], name="6DOF Arm")

# 仿真机械臂运动
q0 = [0, 0, 0, 0, 0, 0]
qf = [1, 1, 1, 1, 1, 1]
T = 1
coefficients = compute_575_coefficients(q0, qf, 0, 0, 0, 0, 0, 0, T)
trajectory = robot.jtraj(q0, qf, T, coefficients)
robot.plot(trajectory.q)

整个过程就是这样，从推导系数矩阵到优化能量函数，再到仿真验证。虽然看起来有点复杂，但一步步来还是挺有意思的。希望这篇文章能给你一些启发，也欢迎大家一起讨论！
