多传感器检测系统设计 光纤传感器（测位移）+温度pt100传感器+电涡流传感器（测转速）； multisim电路仿真+labview人机交互界面设计；

多传感器系统像乐高积木，把不同感知模块拼在一起才有意思。这次搞了个三合一的检测装置：光纤测位移、铂电阻测温度、电涡流测转速，用Multisim搭信号处理电路，最后用LabVIEW搞了个能看又能玩的监控界面。

光纤位移传感器这块，重点在光电转换电路。用OPA356运放搭了个跨阻放大器，把光电流转成电压信号。实际调试时发现环境光干扰贼大，后来在传感器头部套了个3D打印的遮光罩才搞定。代码里设置了个非线性校正数组，毕竟光纤的位移-电压曲线不是线性的：

位移映射表 = [
    0.2 => 0.05,
    1.8 => 0.5,
    3.6 => 1.0,
    ... // 实测校准数据
];

铂电阻PT100的测温电路比较传统，用恒流源供电+仪表放大器INA128的方案。Multisim里仿真时，发现导线电阻会影响精度，改成四线制接法后，在-20℃到150℃范围内的误差控制在了±0.5℃以内。LabVIEW里做了个滑动平均滤波，实时温度曲线稳如老狗：

![温度采集子VI框图，包含DAQmx读取、数组操作和波形图表]

电涡流测转速有点好玩，传感器对着齿轮状的金属片。信号处理用了两级运放：第一级做带通滤波（中心频率1kHz），第二级接电压比较器LM393转成方波。在Arduino里用脉冲中断计数，换算成RPM值通过串口发给LabVIEW。有个坑是齿轮缺齿定位，后来用时间窗口法解决了误判：

// 伪代码
if(脉冲间隔 < 阈值) {
    计数++;
} else {
    RPM = 计数 * 60 / 齿数;
    计数 = 0;
}

整个系统联调时，LabVIEW前面板整得像个飞机仪表盘。用了Tab控件分页显示，位移用指针表头+波形图双显，温度搞了个历史趋势图，转速直接上LED数字显示。最骚的是做了个数据回放功能，能把CSV文件里的数据用动画形式重播。

多传感器检测系统设计 光纤传感器（测位移）+温度pt100传感器+电涡流传感器（测转速）； multisim电路仿真+labview人机交互界面设计；

硬件布线时吃了大亏——电涡流传感器和PT100的信号线刚开始平行走线，结果转速信号里全是50Hz工频干扰。后来用双绞线分开走，加上磁环才搞定。这破事儿说明：仿真再完美，实操照样教做人。

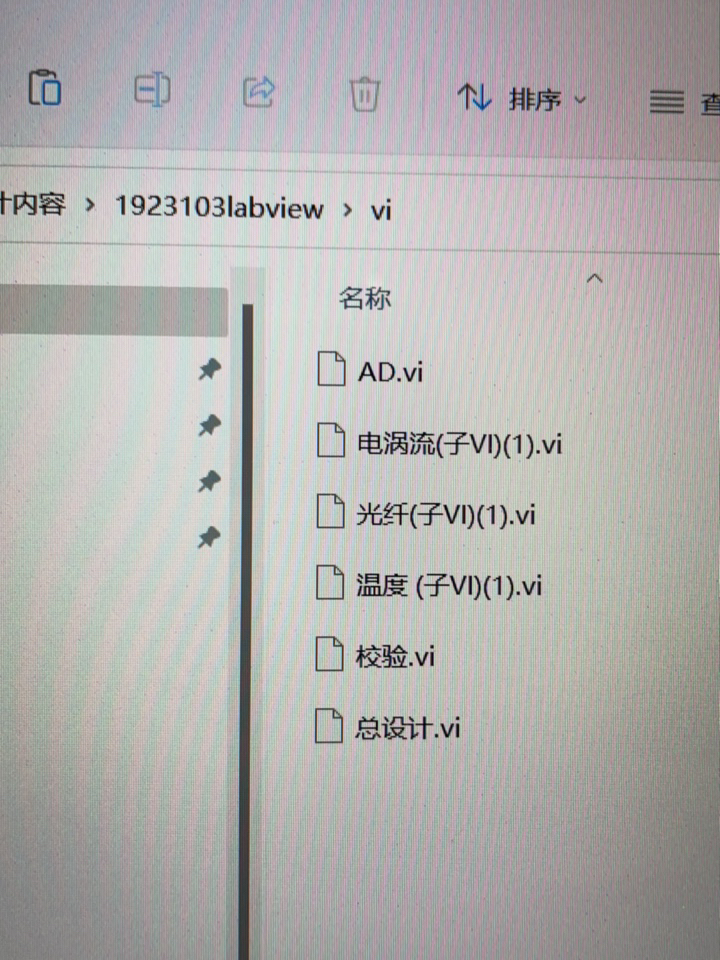

整套系统代码其实就三类VI：数据采集、数据处理、界面交互。核心架构是个生产者-消费者模式，采集循环和界面刷新用队列通信。想要源码的可以直接拿去改，记得把采样率参数调对就行：

![主程序框图，包含并行循环结构和队列操作]

最后测试发现个有趣现象：电机启动时温度还没变化，转速和位移参数会先产生联动的变化。这给故障预测提供了新思路——或许该加个神经网络来分析参数间的隐含关系？不过那是另一个坑了...
