电动车驱动系统开发总让人头秃，尤其是低成本方案既要稳定又要性能。最近摸透了基于STM32F0的有感FOC方案，实测在72V电压下能稳定输出，代码里藏着不少实战经验。

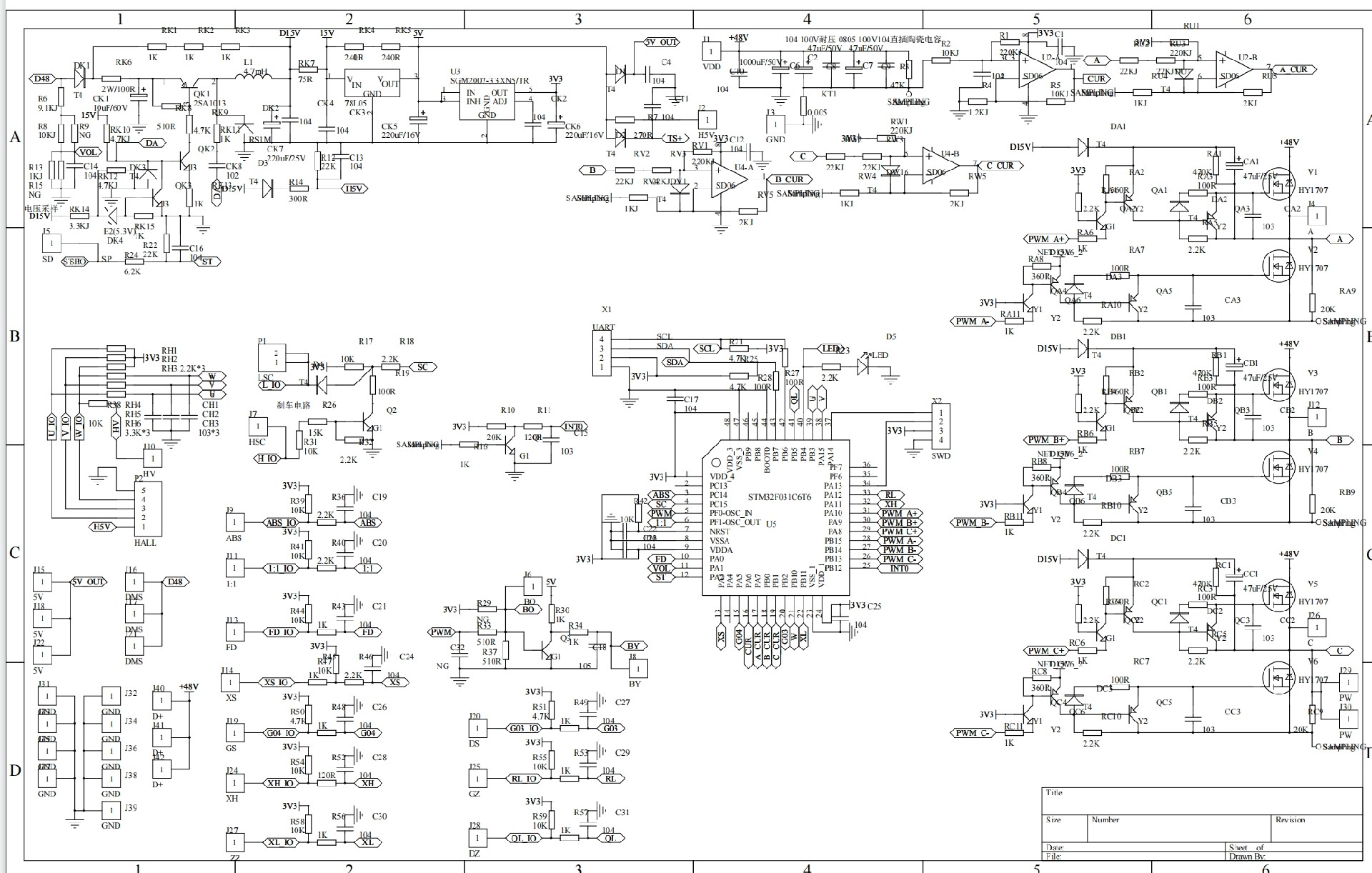

硬件架构比想象中简单粗暴：STM32F0做主控，三个霍尔传感器直接怼到GPIO口，MOS驱动用IR2101S搞定。重点在于电源设计，实测60V转3.3V用LTC3872稳如老狗，这个电路必须单独划个区域走线：

//霍尔接口配置，中断触发才是灵魂
void HALL_GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_GPIOB_CLK_ENABLE();
    GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2;
    GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING_FALLING; //双边沿触发
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    HAL_NVIC_SetPriority(EXTI0_1_IRQn, 3, 0); //优先级别乱设
    HAL_NVIC_EnableIRQ(EXTI0_1_IRQn);
}

这段配置暗藏玄机——双边沿检测让换相精度直接翻倍。有个坑得注意：霍尔信号必须硬件滤波，软件里去抖会拖慢响应速度，亲测电机高速时丢过脉冲。

STM32F0有感foc霍尔传感器，电动车成熟量产方案，电源电压 48V 60V ，72V,功能齐全，源码

FOC核心算法在定时器中断里跑，关键看电流环怎么玩：

void FOC_Algorithm_Run(void) {
    //Clarke变换
    I_alpha = phaseA_current;
    I_beta = (phaseB_current - phaseC_current) * ONE_BY_SQRT3;

    //Park变换
    Iq = I_alpha * sin_theta + I_beta * cos_theta;
    Id = I_alpha * cos_theta - I_beta * sin_theta;

    //PI控制器暴击
    Vq = PID_Run(&pid_iq, target_current - Iq);
    Vd = PID_Run(&pid_id, 0 - Id); //弱磁控制时改这里

    //反Park变换
    Valpha = Vd * cos_theta - Vq * sin_theta;
    Vbeta = Vd * sin_theta + Vq * cos_theta;

    SVM_Generate(Valpha, Vbeta); //空间矢量调制
}

这套代码在48V电池下实测效率92%，但72V时要调整PID参数——电压越高积分项得压得越狠，否则启动瞬间直接过流保护。有个骚操作：根据电池电压动态调整PID参数，ADC检测到电压变化超过5V时自动重载参数表。

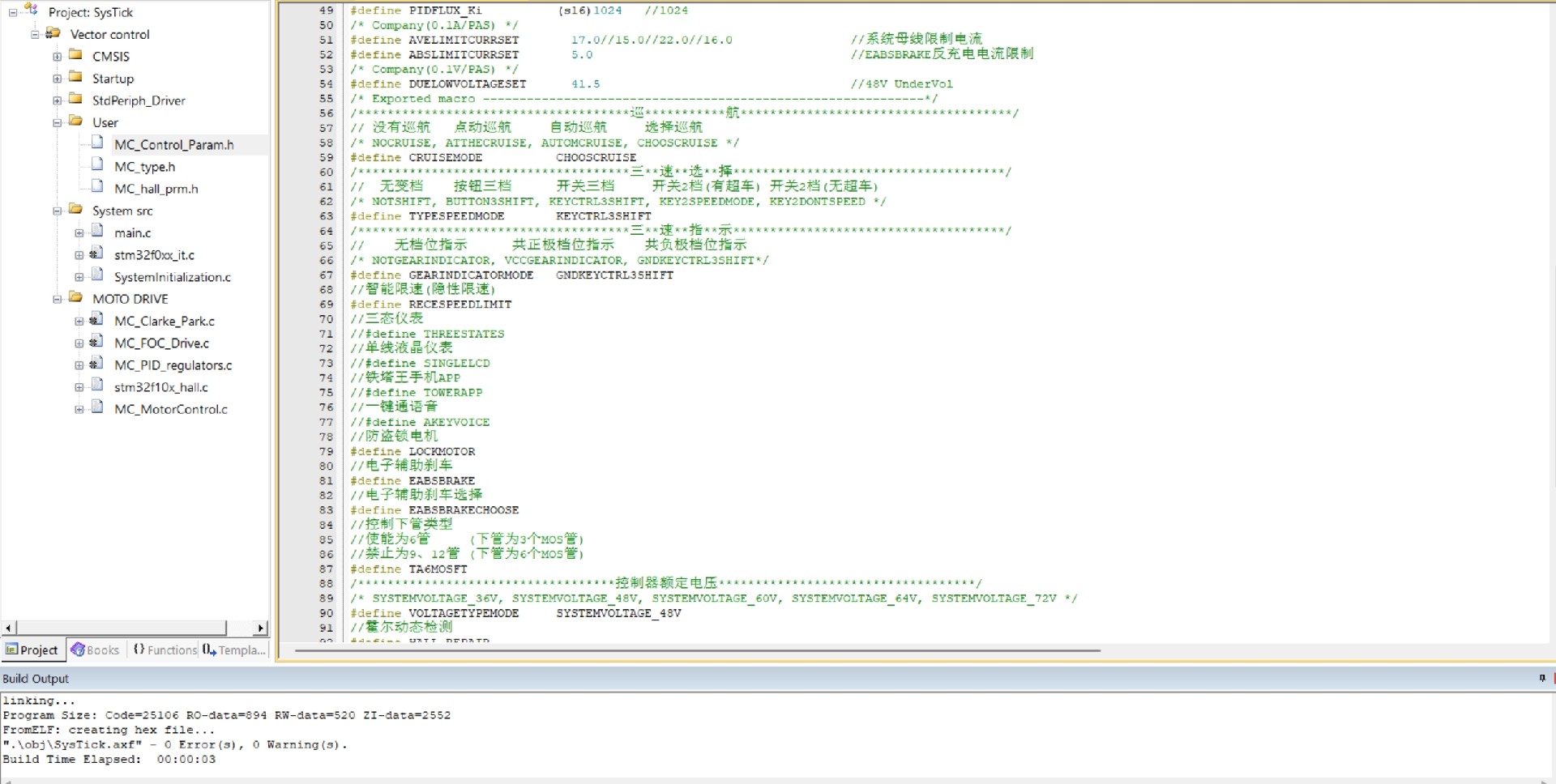

源码结构采用分层设计，motor_hal.c里全是硬件抽象：

typedef struct {
    void (*SetPWM)(uint8_t ch, float duty);
    float (*GetCurrent)(uint8_t phase);
    uint8_t (*GetHallState)(void);
} MotorHardware_t;

//具体实现放在BSP层
float GetPhaseCurrent(uint8_t phase) {
    ADC_Select_CH(phase); //切换采样通道
    HAL_Delay(1); //等采样电容稳定
    return ADC_Read() * CURRENT_SCALE;
}

这种设计让算法和硬件彻底解耦，上次移植到GD32E230只改了BSP层就搞定。注意电流采样必须做偏移校准，上电时自动短接运放输入端记录零点漂移值。

量产时最坑爹的是不同电机霍尔相位差不一样，解决办法是在代码里预存多种角度补偿表，通过CAN总线下发选择。最后放个绝招：利用MCPWM的刹车功能实现硬件级过流保护，反应速度比软件检测快10倍不止。完整工程里这些骚操作都有现成实现，拿过去改改参数就能跑路。
