一、系统概述

风光储容量配置优化系统基于IEEE 33节点配电网络模型，融合粒子群优化（PSO）算法与二阶锥潮流计算，实现含光伏、风机与储能的分布式能源系统容量优化配置。系统以全生命周期综合成本最小化为目标，考虑分时电价机制、设备运行约束及电网安全准则，输出最优储能容量配置方案及多维度运行特性分析结果，为分布式能源并网系统的规划与运行提供量化决策支持。

二、核心模块功能解析

2.1 电网参数建模模块（IEEE33BW.m）

该模块为整个优化系统提供基础电网拓扑与运行参数，构建标准化的IEEE 33节点系统动态模型，是潮流计算与容量优化的核心数据支撑。

2.1.1 系统基准参数定义

• 功率基准：设定系统基准功率为100MVA，符合电力系统分析通用标准，确保不同设备功率数据的归一化计算。
• 电压基准：以12.66kV作为节点电压基准值，匹配中压配电网络典型电压等级，为阻抗标幺值换算提供依据。

2.1.2 负荷时序数据建模

• 有功负荷（Pload）：存储33个节点24小时的有功负荷标幺值矩阵，数据呈现典型日负荷特性，如居民负荷的早晚高峰、工业负荷的平稳波动等，反映不同节点的用电需求差异。
• 无功负荷（Qload）：对应有功负荷数据，提供33个节点24小时无功负荷标幺值，保障潮流计算中功率平衡的完整性，支撑电压质量分析。

2.1.3 电网拓扑与阻抗建模

• 常规支路（branch）：定义32条常规输电线路的连接关系（起始节点-终止节点）及阻抗参数（电阻+电抗），采用复数形式存储，准确描述线路的电气特性。
• 扩展支路（branch_CG）：在常规支路基础上，增加5条特殊连接支路，模拟配电网络中的联络线或特殊负荷接入线路，提升模型的灵活性与适用性。
• 详细支路参数（branch1）：补充支路的电阻、电抗欧姆值及运行约束（如相角范围），为后续阻抗标幺值换算及潮流约束设置提供原始数据。

2.2 适应度计算模块（fitness.m）

作为粒子群优化算法的核心评价单元，该模块构建全生命周期成本计算模型，将储能容量配置方案转化为量化的经济成本指标，为优化算法提供迭代方向。

2.2.1 分时电价机制实现

根据电力市场峰谷电价政策，将一天24小时划分为5个电价区间，分别对应低谷（0.25元/kWh）、平段（0.5元/kWh）、高峰（0.75元/kWh）三个电价等级，通过数组Ce存储不同时段电价，为购电成本、网损成本等计算提供价格依据。

2.2.2 多维度成本构成计算

• 购电成本（C_buy）：基于下网功率（Pg）与分时电价的乘积求和，计算系统从上级电网购电的总费用，反映外部电力采购支出。
• 网损成本（Closs）：结合支路电流平方值（I）、线路电阻（r）及时段电价，通过功率损耗与电价的乘积，量化电网传输过程中的能量损耗经济代价。
• 分布式电源运行成本（CDG）：考虑光伏（ppv）与风机（p_wt）的运维成本系数（0.03），计算分布式能源发电的运维支出，体现设备运行阶段的持续性成本。
• 储能充放电成本（CPB）：通过储能充电功率（pch）与放电功率（p_dch）的差值，结合分时电价，计算储能系统充放电过程中的经济收益或成本，反映储能的削峰填谷经济价值。
• 储能投资成本（C_BESS）：基于全生命周期理论，考虑储能设备的初始投资（固定成本+容量相关可变成本）、贴现率（3%）及使用寿命（20年），通过资金回收系数将初始投资分摊到每日成本中，实现长期成本的短期化计量。

2.2.3 综合成本输出

将上述5类成本进行叠加，得到当前储能容量配置方案的综合成本（cal），作为粒子群优化算法中粒子适应度的评价指标，成本越低，方案越优。

2.3 优化算法驱动模块（main.m）

该模块实现粒子群优化（PSO）算法的完整逻辑，通过初始化粒子种群、迭代更新粒子位置与速度、筛选最优解，最终得到储能容量的最优配置方案，并输出多维度可视化结果。

2.3.1 算法参数初始化

• 迭代控制参数：设置最大迭代次数（Max_Dt）、搜索空间维数（D，即储能容量变量数）、粒子数量（N），控制优化过程的收敛速度与搜索精度。
• 惯性权重与加速系数：初始化惯性权重范围（wmax=0.9，wmin=0.4）及速度上限（v_max=0.2），设置认知系数（c1）与社会系数（c2）的动态调整规则，平衡算法的全局搜索与局部收敛能力。
• 储能容量约束：设定储能容量的上下限（ESSmax=3MW，ESSmin=1.5MW），确保优化结果符合工程实际中的设备选型范围。

2.3.2 粒子种群初始化与适应度评估

• 粒子位置与速度初始化：在储能容量约束范围内，随机生成N个粒子的初始位置（储能容量方案）与初始速度，构建初始种群。
• 初始适应度计算：调用solution模块获取每个粒子对应的运行参数（如下网功率、充放电功率等），再通过fitness模块计算每个粒子的初始适应度（综合成本），并初始化粒子个体最优解（y）与全局最优解（pg）。

2.3.3 粒子迭代更新与最优解筛选

• 惯性权重与加速系数动态调整：随着迭代次数增加，惯性权重从0.9线性递减至0.4，认知系数从2.5递减至0.5，社会系数从0.5递增至2.5，实现算法前期全局搜索、后期局部精细化搜索的策略。
• 粒子速度与位置更新：根据PSO算法公式，结合惯性权重、加速系数、个体最优解与全局最优解，更新每个粒子的速度与位置，并通过边界约束处理（超出容量范围时反向速度），确保粒子始终在可行域内搜索。
• 最优解更新：每次迭代后，重新计算粒子适应度，若当前粒子适应度优于个体最优解，则更新个体最优解；若个体最优解优于全局最优解，则更新全局最优解，直至迭代结束，得到最终的最优储能容量配置（pg）。

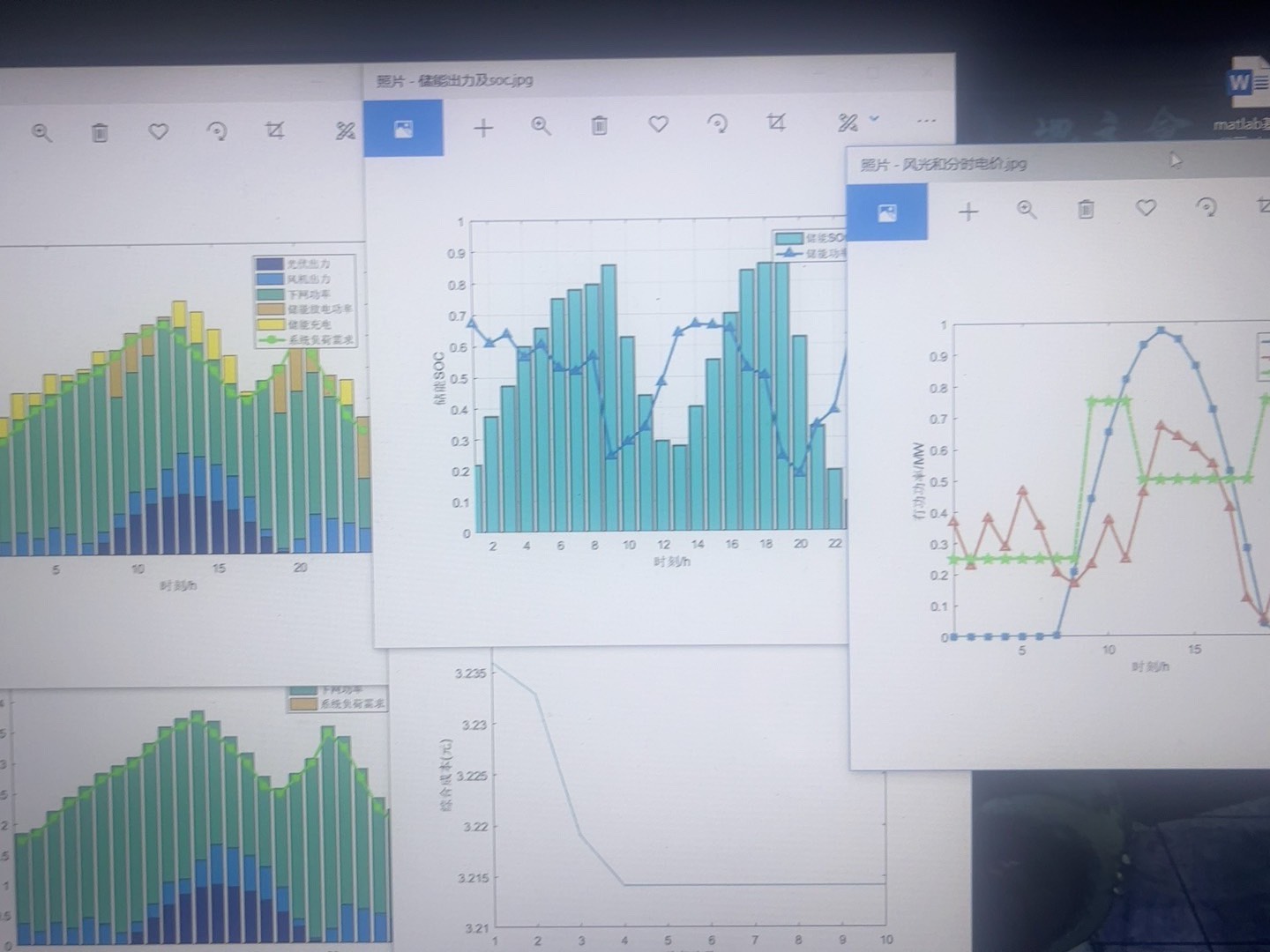

2.3.4 结果输出与可视化

• 成本收敛曲线（图1）：绘制迭代次数与综合成本的关系曲线，直观展示优化算法的收敛过程，验证算法的有效性与稳定性。
• 储能运行特性（图2）：采用双Y轴图表，左侧展示储能荷电状态（SOC）的24小时变化，右侧展示储能充放电功率的时序特性，反映储能系统的充放电策略与能量存储状态。
• 系统功率平衡（图3）：通过堆叠柱状图展示光伏出力、风机出力、下网功率、储能充放电功率的24小时分布，并叠加系统总负荷曲线，清晰呈现各电源与负荷的功率匹配关系，验证储能的削峰填谷效果。
• 分布式电源与电价协同（图4）：双Y轴展示光伏、风机的24小时出力特性与分时电价变化，分析分布式电源出力与电价峰谷的匹配度，为储能充放电策略优化提供依据。
• 无储能对比分析（图5）：构建无储能场景下的系统功率平衡图，与含储能场景（图3）进行对比，量化储能系统对减少下网功率、提升分布式能源消纳率的贡献。

2.4 运行参数求解模块（solution.m）

作为优化算法与电网模型的桥梁，该模块基于二阶锥规划（SOCP）理论，构建含分布式能源与储能的潮流优化模型，求解给定储能容量配置下的系统最优运行参数，为适应度计算提供数据支撑。

2.4.1 系统参数与约束初始化

• 基础参数导入：从IEEE33BW模块获取节点负荷（pload、qload）、支路阻抗（r、x）、节点数（nb=33）、支路数（nl=32）等基础数据，并进行标幺值换算（如阻抗标幺值=实际阻抗/(电压基准²/功率基准)）。
• 运行约束设置：定义节点电压平方值范围（Vmax=1.05²，Vmin=0.95²）、下网功率上限（Pgmax=5MW）、支路电流平方值上限（I<=11）等约束条件，确保系统运行符合电网安全准则。

2.4.2 分布式能源出力模型构建

• 光伏出力模型：基于太阳辐射强度时序数据（RR），构建分段函数模型：当辐射强度低于临界值（RC=150）时，出力与辐射强度平方成正比；介于临界值与标准辐射强度（RSTD=1000）之间时，出力与辐射强度成正比；高于标准辐射强度时，出力达到额定值（S_pv=1MW），通过约束确保光伏出力在合理范围内。
• 风机出力模型：根据风速时序数据（v），考虑风机切入风速（3m/s）、额定风速（11.3m/s）、切出风速（25m/s），构建分段出力模型：风速低于切入或高于切出时，出力为0；介于切入与额定风速之间时，出力与风速线性相关；介于额定与切出风速之间时，出力保持额定值（S_wt=1MW），准确模拟风机的实际发电特性。

2.4.3 储能系统约束设置

• 充放电状态约束：通过二进制变量（udch、uch）限制储能系统在同一时段内只能处于充电、放电或闲置状态（udch + uch <=1），避免充放电同时进行导致设备损坏。
• 充放电功率约束：将充电功率（pch）、放电功率（pdch）与状态变量关联，确保充电时功率不超过额定充电功率（1MW），放电时功率不超过额定放电功率（1MW），符合设备物理特性。
• 容量与SOC约束：通过储能电量（Eess）的时序递推关系（Eess(t+1)=Eess(t)+0.9pch(t)-0.9pdch(t)），考虑充放电效率（90%），并限制SOC在10%-90%之间，同时确保每日初始与末期电量相等（Eess(1)=E_ess(24)），实现储能系统的循环稳定运行。
• 接入节点配置：将储能充放电功率分配到特定节点（如第15节点），通过零矩阵填充实现功率的节点注入，模拟实际工程中储能的物理接入位置。

2.4.4 二阶锥潮流约束构建

• 节点功率平衡约束：基于基尔霍夫电流定律，构建节点注入有功功率与无功功率平衡方程，考虑负荷功率、分布式电源出力、储能充放电功率、下网功率及网损功率，确保整个系统的功率守恒。
• 欧姆定律约束：通过节点电压平方值、支路功率（P、Q）及电流平方值（I）的关系，构建支路电压降方程，准确描述线路上的电压损耗。
• 二阶锥约束：将传统潮流计算中的非线性等式约束（V*I >= P²+Q²）转化为二阶锥约束，降低优化问题的求解难度，确保求解器（如CPLEX）能高效找到全局最优解。

2.4.5 优化求解与结果输出

• 目标函数设置：以系统购电成本最小化为目标（sum(Ce.*sum(Pg))），引导优化算法优先利用分布式能源与储能，减少外部购电。
• 求解器配置与运行：采用CPLEX求解器，设置求解参数（如显示详细日志），对二阶锥规划问题进行求解，得到下网功率（Pg）、储能充放电功率（pch、pdch）、分布式电源出力（ppv、pwt）等关键运行参数。
• 结果返回：将求解得到的运行参数赋值给输出变量（y1-y7），传递至适应度计算模块，为粒子适应度评价提供数据支持。

三、系统工作流程

1. 初始化阶段：启动main模块，初始化粒子群参数（迭代次数、粒子数量等），调用IEEE33BW模块加载电网基础数据，生成初始储能容量方案种群。
2. 运行参数求解：对每个初始粒子（储能容量方案），调用solution模块，构建二阶锥潮流优化模型，求解下网功率、充放电功率等运行参数。
3. 适应度计算：将solution模块输出的运行参数传入fitness模块，计算每个粒子的综合成本（适应度），确定初始个体最优解与全局最优解。
4. 迭代优化阶段：按照PSO算法规则，动态调整惯性权重与加速系数，更新粒子速度与位置，对新的储能容量方案重复步骤2-3，不断更新个体最优解与全局最优解，直至达到最大迭代次数。
5. 结果输出阶段：迭代结束后，输出最优储能容量配置方案，调用matplotlib工具绘制成本收敛曲线、储能运行特性、功率平衡等可视化图表，完成优化结果的展示与分析。

四、系统特色与应用价值

4.1 技术特色

• 多学科融合：融合电力系统潮流计算、粒子群优化算法、全生命周期成本分析等多领域技术，实现工程问题与算法模型的深度结合。
• 高精度建模：采用二阶锥规划处理潮流非线性约束，相比传统牛顿-拉夫逊法，求解精度更高、收敛性更稳定，且能处理含分布式能源的复杂配电网络。
• 动态优化策略：通过分时电价与分布式能源出力的时序协同，实现储能容量的动态优化配置，兼顾经济性与技术性，符合实际工程需求。

4.2 应用价值

• 工程规划支持：为含分布式能源的配电网络提供储能容量的量化配置方案，避免过度投资或配置不足，降低工程建设成本。
• 运行策略优化：通过分析储能充放电特性与功率平衡关系，为系统运行提供削峰填谷、调压降损的具体策略，提升电网运行效率与经济性。
• 决策参考依据：量化不同储能容量方案的综合成本与运行效果，为电网规划者、投资者提供直观的决策支持，推动分布式能源与储能的规模化应用。
