视觉机械臂是智能机器人领域的重要分支，它结合了计算机视觉与机械控制技术，使机器人能够自主完成抓取任务。视觉机械臂系统主要由控制芯片、驱动电路、机械臂本体、相机等组成。通过摄像头获取物体的图像信息，结合计算机视觉技术，系统能够计算物体的空间位置并控制机械臂完成抓取。

---

1. 自主抓取的过程

视觉机械臂的自主抓取大致可分为以下九个步骤：

1. 相机标定：校正相机的成像误差，确保获取的图像是准确的。
2. 手眼标定：通过特定的算法找出相机和机械臂之间的坐标关系，使得相机获取的物体位置能够转换成机械臂的运动指令。
3. 读取摄像头信息：通过摄像头读取目标物体的图像数据。
4. 物体识别和姿态估计：识别图像中的目标物体，并确定它的三维位置和朝向。
5. 从相机坐标到机械臂坐标的转换：将目标物体在相机中的二维坐标转换为机械臂操作所需要的三维世界坐标。
6. 计算末端执行器位置：根据目标物体的位置，计算机械臂末端执行器（抓取部分）的精确位置。
7. 路径规划：考虑到障碍物、运动时间等因素，为机械臂规划一条合适的运动路径。
8. 机械臂运动控制：驱动机械臂各个关节按计划的路径逐步运动到指定位置。
9. 抓取和投放：当机械臂到达指定位置时，末端执行器抓取物体，并将其投放到目标位置。

---

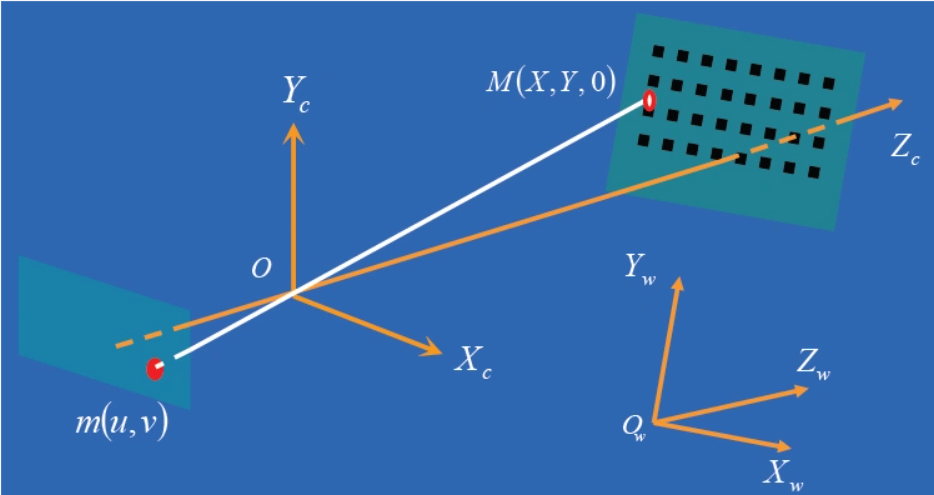

2. 相机标定

相机标定是视觉机械臂系统中的第一步。由于相机镜头的成像过程中常常会引入误差，如畸变（例如直线变成弯曲的现象），因此必须通过标定来校正这些误差。标定完成后，图像中的物体位置才能准确地转换为实际的三维空间位置。常见的标定方法是使用张正友标定法，通常借助棋盘格图案作为标定工具。标定完成后，相机的成像误差就可以得到修正，从而保证后续抓取操作的准确性。

---

3. 手眼标定

手眼标定是为了确定相机和机械臂之间的相对位置关系。在实际应用中，摄像头可能被安装在机械臂上（称为“眼在手上”），也可能固定在某个位置，机械臂将物体带到相机视野内（称为“眼在手外”）。无论是哪种方式，手眼标定的目的都是要找出相机和机械臂末端之间的转换矩阵，这样当相机确定了物体的位置后，能够将该位置精确地转化为机械臂的运动指令。

---

4. 物体识别与姿态估计

完成相机标定和手眼标定后，下一步是通过相机识别出目标物体，并确定其在三维空间中的位置和姿态。为了实现这一目标，首先需要进行图像分割，将图像中的每个物体从背景中分离出来。然后，系统会分析物体的姿态（例如物体是立着的、倒着的还是横着的），并计算出适合抓取的位置。例如，对于一个瓶子，可能需要确定是抓取瓶盖、瓶身中部还是瓶底。

---

5. 机械臂运动控制

完成物体识别和姿态估计后，系统需要控制机械臂准确地抓取物体。这涉及到机械臂的运动学问题：根据物体的三维坐标，计算机械臂末端执行器的具体位置和角度。通过正运动学模型，可以根据机械臂各个关节的角度计算末端执行器的空间位置。而通过逆运动学，系统可以反向计算出需要各个关节转动的角度，从而控制机械臂到达目标位置。

---

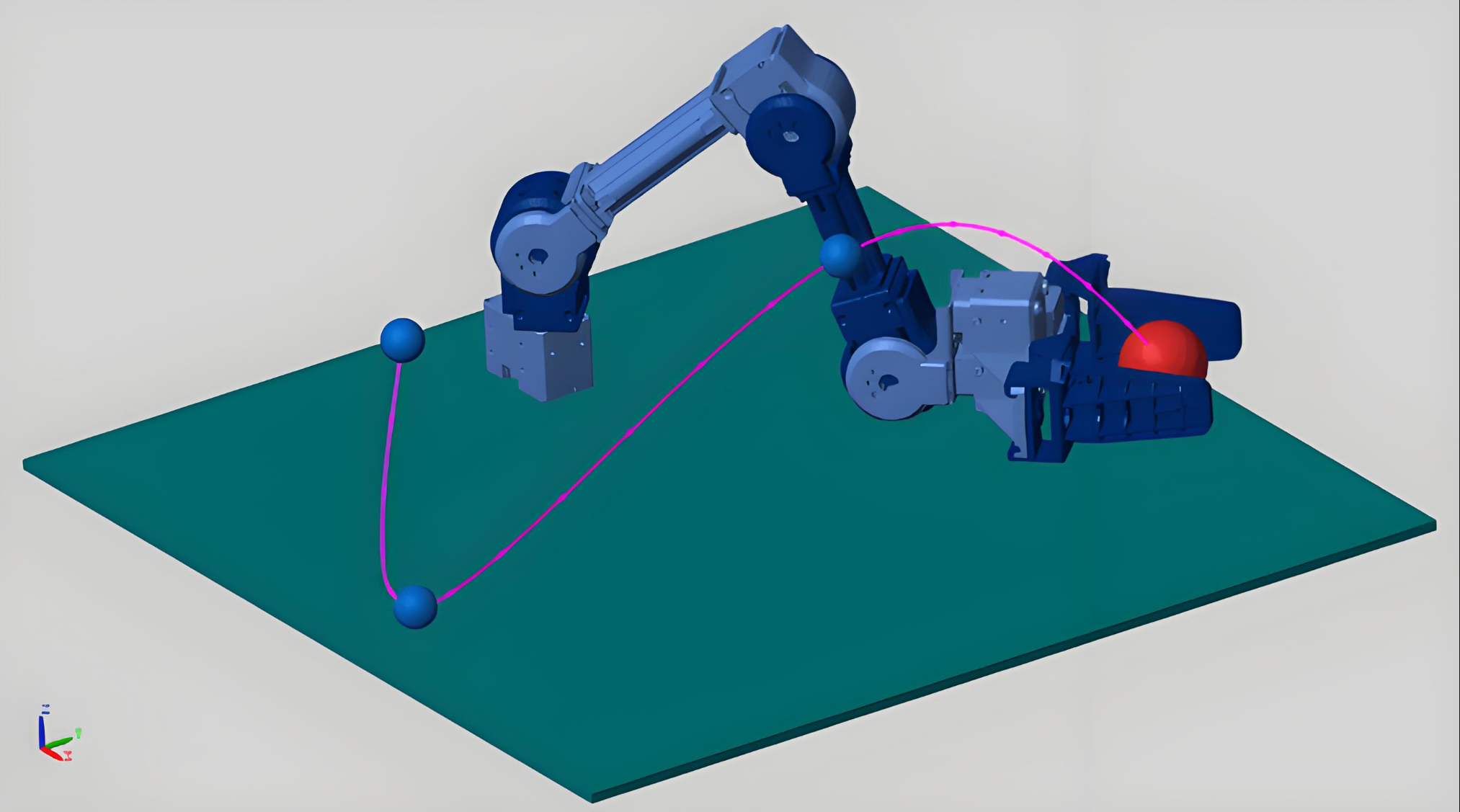

6. 路径规划与运动

机械臂在运动过程中，可能会遇到障碍物或需要考虑时间效率。为了避免碰撞和优化路径，路径规划成为关键步骤。系统根据目标位置、障碍物的分布以及机械臂的运动能力，计算出一条最优的运动路径。这一过程需要实时计算并调整，以确保机械臂能够平稳、安全地到达目标位置。

---

7. 抓取与投放

当机械臂末端执行器到达目标位置时，最后一步就是执行抓取操作。抓取过程依赖于机械臂的精确控制，确保末端执行器正确地抓取物体，并将其投放到指定位置。这一过程的精度对整个操作的成功至关重要，通常需要非常精细的控制和实时的反馈。

---

总结

视觉机械臂的自主抓取过程涉及从图像采集、物体识别、路径规划到机械臂控制等多个环节。每个步骤都需要高精度的计算和控制，以确保机械臂能够准确抓取并投放物体。随着技术的进步，视觉机械臂将越来越多地应用于自动化生产、物流搬运等领域，成为智能机器人不可或缺的一部分。
