MQ-2烟雾传感器——ADC采集数据

MQ-2烟雾传感器，气体传感器。

MQ-2 是一款常用的气敏传感器模块，主要用于检测可燃气体（如甲烷、丙烷）、烟雾及挥发性有机化合物（VOCs），广泛应用于家庭安全、工业检测等场景。

核心特点：

• 检测范围广：可检测多种气体，包括天然气、液化石油气、烟雾、酒精等。
• 灵敏度可调：模块自带电位器，可通过调节改变检测阈值（触发报警的浓度临界点）。
• 双输出模式：
  • 模拟输出（AO）：输出与气体浓度相关的电压信号（浓度越高，电压越大），可接 ADC 采集精确值。
  • 数字输出（DO）：当浓度超过阈值时输出低电平（默认高电平），可直接接单片机 GPIO 触发报警。
• 供电电压：通常为 5V（部分模块兼容 3.3V，但灵敏度可能下降）。

工作原理：

模块核心是 MQ-2 气敏电阻，其阻值随气体浓度升高而降低。通过电路转换，将电阻变化转化为电压信号：浓度越高，输出电压越大。

典型应用：

烟雾报警器、燃气泄漏检测、空气质量监测等。使用时需注意预热（通电 3-5 分钟）以保证检测稳定，且应定期校准以避免漂移影响精度。

本次实验值做adc值的采集和判断，MQ-2可通过adc值换算PPM（是英文 “Parts Per Million” 的缩写，中文译为 “百万分之一”，是一种无量纲的浓度单位，用于表示某一物质在混合物（通常是气体、液体或固体）中的含量占比，因数值较小（1/10⁶），常用来描述低浓度成分的占比。）来判断气体类型，较为复杂，这里不做阐述，感兴趣的可以搜索资料自行实现。

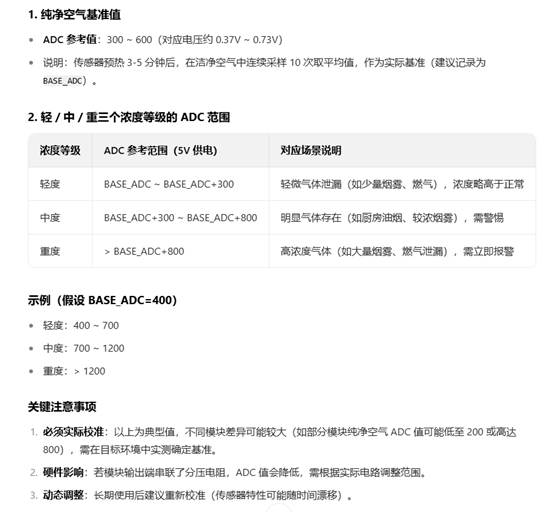

不同程度的空气污染ADC参考值

前期我们通过ADC采集过光敏电阻的模拟值，MQ-2传感器的操作方法也是一样的

查看原理图

PA1引脚复用，

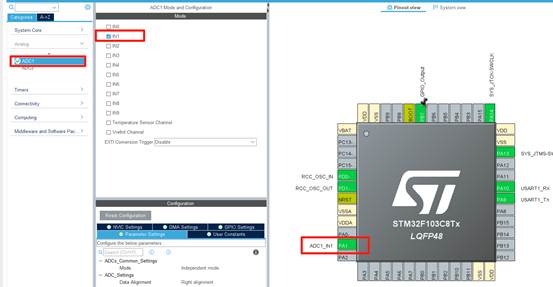

打开可视化配置文件，选择ADC1，使能通道1

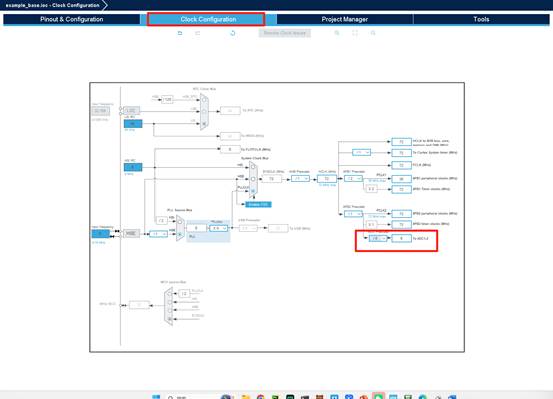

修改时钟

保存，生成代码

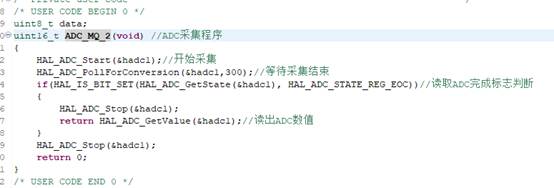

修改main.c，添加MQ-2 ADC采集函数

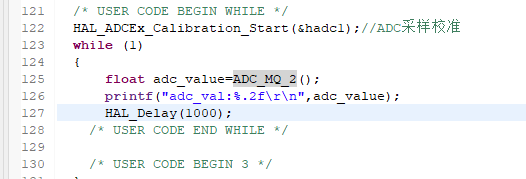

Main函数

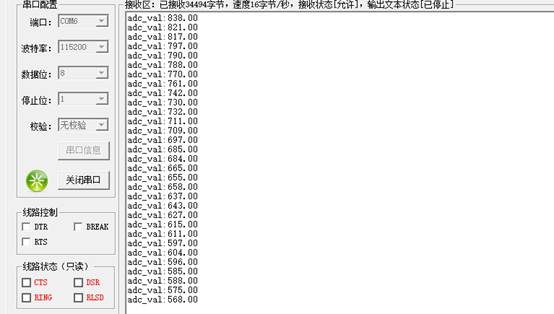

MQ-2模块需要预热，一般一启动ADC值会达到数千，随后慢慢下降

正常空气下值应该在300-500左右，过低或过高有可能是传感器有问题或没预热完成
