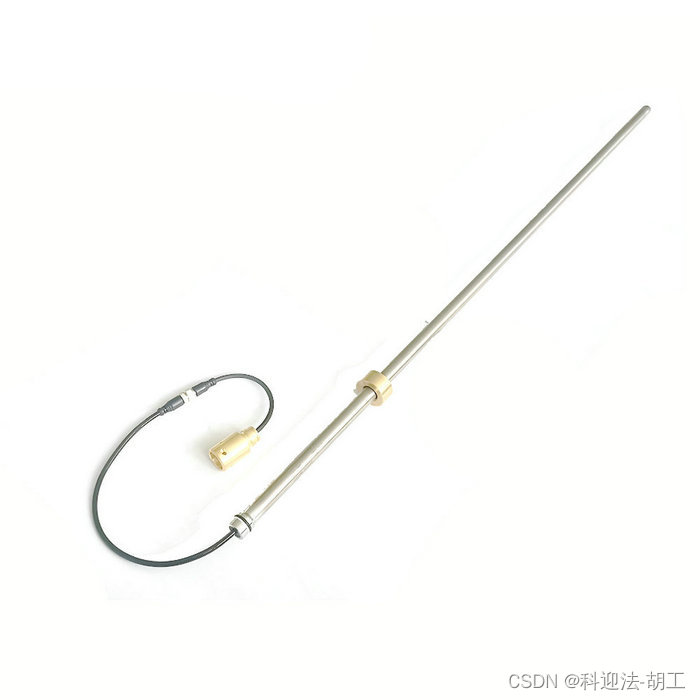

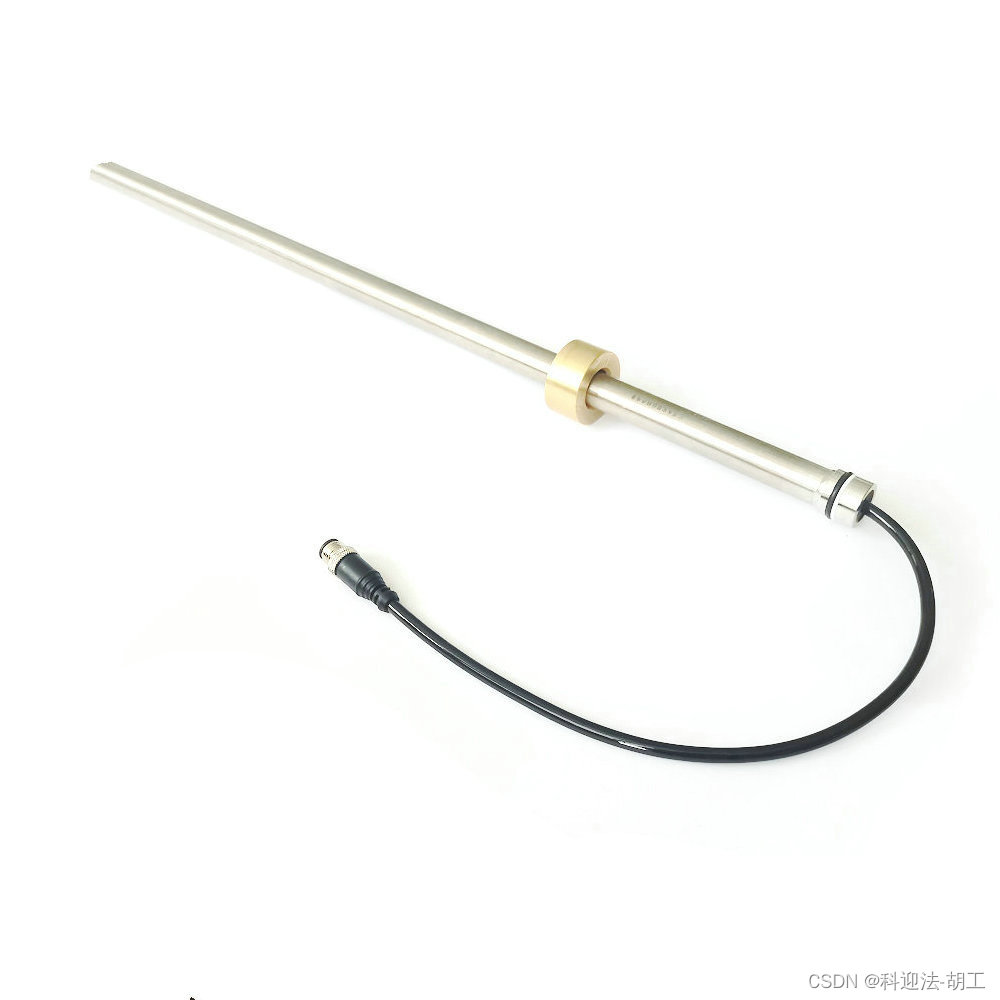

矿用本安型GUD960行程传感器又称GUD960液压支架位置感应开关，行程传感器GUD960采用干簧管技术，将液压支架推移油缸的机械行程转化为电流信号，是完成推溜、拉架、拉溜等功能的保证。是一种允许在瓦斯、煤尘爆炸危险环境中使用的本安型距离检测蒂娜子设备，它是推移千斤顶活塞杆移动行程的检测单元，安装在液压支架推移液压缸中，反映支架或推动杆所处的位置，是控制过程的重要参数来源，推移千斤顶活塞杆位置决定推溜移架的进程。

技术参数：
工作电压：12VDC
工作电流：30mA
输出电压：0.5~4.5V
量程范围：
0~960mm（长度可定制）
分辨度：3mm
防爆等级：Ex ibIMb
防护等级：IP68

工作条件：（在下列条件下能正常工作）
a）环境温度：0℃~+40℃；
b）平均相对湿度：不大于98%（+25℃）；
c）海拔：海拔不超过2000m；
d）煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。

工作原理
指示环固定在液压支架上，当液压支架位移发生变化时带动指示环前后动作，指示环上封装有磁铁，在传感器杆体每0.05m处分别装有干黄管，当磁铁接近干簧管时，导致干簧管接通。
安装、调试
1安装条件、技术要求在安装前，请详细检查产品是否损坏，检查接入电压是否与本说明书一致。
2根据被测物移动部位的运动方向将传感器的杆体固定在被测物的固定部位上（如液压支架的底座等），使杆体方向与运动方向保持平行。

调整磁环在被测物移动部位上（如液压支架的升降杆臂等）的位置，使磁环的运动范围不超过杆体并将其固定。确保磁环沿轴心方向运动并与传感器杆体轴心重合，使磁环在杆体上运动时无明显阻力。
