六自由度机械臂抓取动作仿真:两套易懂代码解析
·

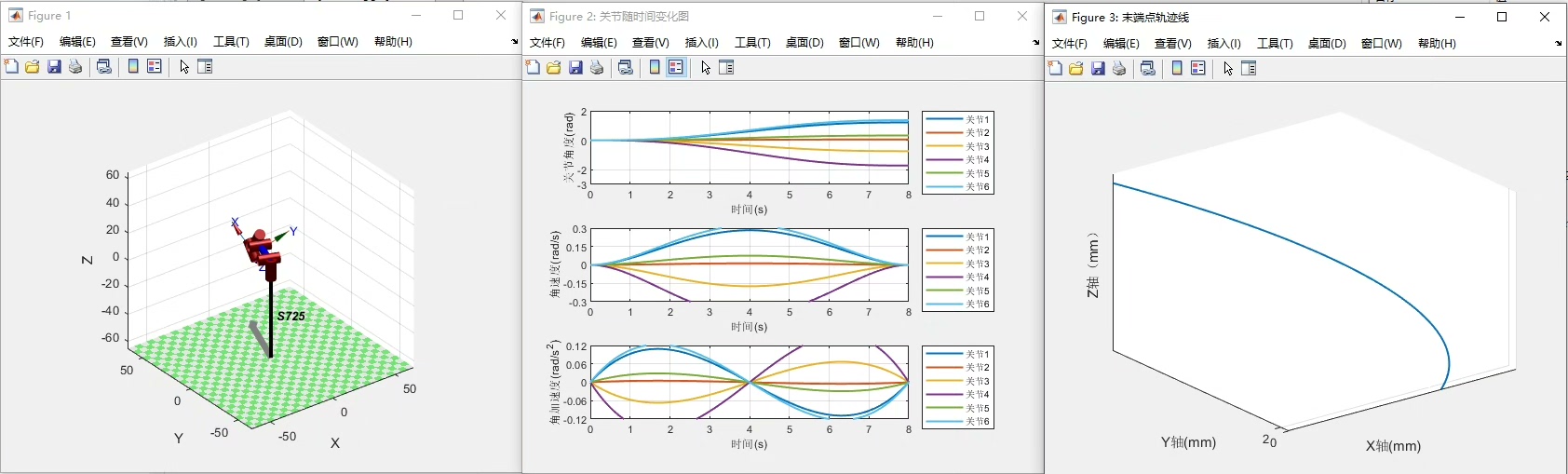

六自由度机械臂抓取动作仿真-8 两套关于抓取动作的代码,包括抓取动画、关节角、角速度、角加速度的变化仿真、以及抓取轨迹图 简单易懂好上手~

在六自由度机械臂抓取动作仿真的领域中,为大家分享两套超实用的代码,助力快速上手相关仿真操作,实现抓取动画、关节角、角速度、角加速度变化仿真以及抓取轨迹图的绘制。
第一套代码
抓取动画及关节角变化仿真代码
import roboticlib # 假设这是自定义的机械臂库
import matplotlib.pyplot as plt
# 初始化机械臂参数
arm = roboticlib.RobotArm(6)
arm.set_initial_angles([0, 0, 0, 0, 0, 0])
# 定义抓取目标位置
target_position = [1, 1, 1]
# 计算到达目标位置的关节角
joint_angles = arm.inverse_kinematics(target_position)
# 仿真过程,记录关节角变化
time_steps = 100
joint_angle_history = []
for t in range(time_steps):
current_angles = []
for i in range(6):
# 简单线性插值模拟关节运动
current_angle = joint_angles[i] * t / time_steps
current_angles.append(current_angle)
arm.set_joint_angle(i, current_angle)
joint_angle_history.append(current_angles)
# 这里简单模拟动画,实际可能需要图形库渲染
print(f"Time step {t}: Joint angles {current_angles}")
# 绘制关节角随时间变化图
for i in range(6):
angle_values = [history[i] for history in joint_angle_history]
plt.plot(range(time_steps), angle_values, label=f"Joint {i+1}")
plt.xlabel('Time Step')
plt.ylabel('Joint Angle (radians)')
plt.legend()
plt.show()
代码分析:
- 首先导入了自定义的机械臂库
roboticlib以及绘图库matplotlib.pyplot。 - 初始化了一个六自由度机械臂,并设置了初始关节角度。
- 通过逆运动学计算得到到达目标位置所需的关节角。
- 在仿真循环中,使用简单的线性插值模拟关节从初始位置到目标位置的运动,并记录每一步的关节角。最后绘制出每个关节角随时间步长的变化图,这样我们就能直观看到关节角是如何随着时间变化以达到抓取目标位置的。
角速度与角加速度变化仿真代码
import roboticlib
import numpy as np
arm = roboticlib.RobotArm(6)
arm.set_initial_angles([0, 0, 0, 0, 0, 0])
target_position = [1, 1, 1]
joint_angles = arm.inverse_kinematics(target_position)
time_steps = 100
time = np.linspace(0, 1, time_steps)
angular_velocity_history = []
angular_acceleration_history = []
for t in range(1, time_steps):
current_velocities = []
current_accelerations = []
for i in range(6):
# 简单差分近似计算角速度
velocity = (joint_angles[i] * t / time_steps - joint_angles[i] * (t - 1) / time_steps) / (time[1] - time[0])
current_velocities.append(velocity)
# 简单差分近似计算角加速度
acceleration = (velocity - angular_velocity_history[-1][i]) / (time[1] - time[0]) if t > 1 else 0
current_accelerations.append(acceleration)
angular_velocity_history.append(current_velocities)
angular_acceleration_history.append(current_accelerations)
print(f"Time step {t}: Angular velocities {current_velocities}, Angular accelerations {current_accelerations}")
# 绘制角速度随时间变化图
for i in range(6):
vel_values = [history[i] for history in angular_velocity_history]
plt.plot(time[1:], vel_values, label=f"Joint {i+1}")
plt.xlabel('Time')
plt.ylabel('Angular Velocity (rad/s)')
plt.legend()
plt.show()
# 绘制角加速度随时间变化图
for i in range(6):
acc_values = [history[i] for history in angular_acceleration_history]
plt.plot(time[2:], acc_values, label=f"Joint {i+1}")
plt.xlabel('Time')
plt.ylabel('Angular Acceleration (rad/s²)')
plt.legend()
plt.show()
代码分析:
- 同样初始化机械臂并获取目标位置对应的关节角。
- 使用
numpy的linspace创建时间序列。 - 在循环中,通过相邻时间步的关节角差分来近似计算角速度和角加速度。这里要注意第一次计算角加速度时,因为没有前一步的角速度数据,所以初始化为0。
- 最后分别绘制出每个关节的角速度和角加速度随时间的变化图,让我们清晰了解机械臂在运动过程中角速度和角加速度的动态变化。
第二套代码:抓取轨迹图绘制
import roboticlib
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
arm = roboticlib.RobotArm(6)
arm.set_initial_angles([0, 0, 0, 0, 0, 0])
target_position = [1, 1, 1]
joint_angles = arm.inverse_kinematics(target_position)
time_steps = 100
trajectory = []
for t in range(time_steps):
current_angles = []
for i in range(6):
current_angle = joint_angles[i] * t / time_steps
current_angles.append(current_angle)
arm.set_joint_angle(i, current_angle)
end_effector_position = arm.forward_kinematics()
trajectory.append(end_effector_position)
# 绘制抓取轨迹图
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')
trajectory = np.array(trajectory)
ax.plot(trajectory[:, 0], trajectory[:, 1], trajectory[:, 2])
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.set_zlabel('Z')
plt.show()
代码分析:
- 还是先初始化机械臂并获取目标位置的关节角。
- 在循环中,模拟关节运动并通过正运动学计算每一步末端执行器的位置,将这些位置记录在
trajectory列表中。 - 最后使用
matplotlib的3D绘图功能,将记录的轨迹绘制出来,这样就能直观看到机械臂在三维空间中从初始位置到目标位置的抓取轨迹。
希望这两套代码能帮助大家轻松开启六自由度机械臂抓取动作仿真的探索之旅,根据实际需求,还可以进一步优化和扩展这些代码哦。
