HarmonyOS开发实战：笔友-xiexin 项目架构与四层解耦设计

爸爸619

212人浏览 · 2026-07-25 11:38:20

爸爸619 · 2026-07-25 11:38:20 发布

文章示意图

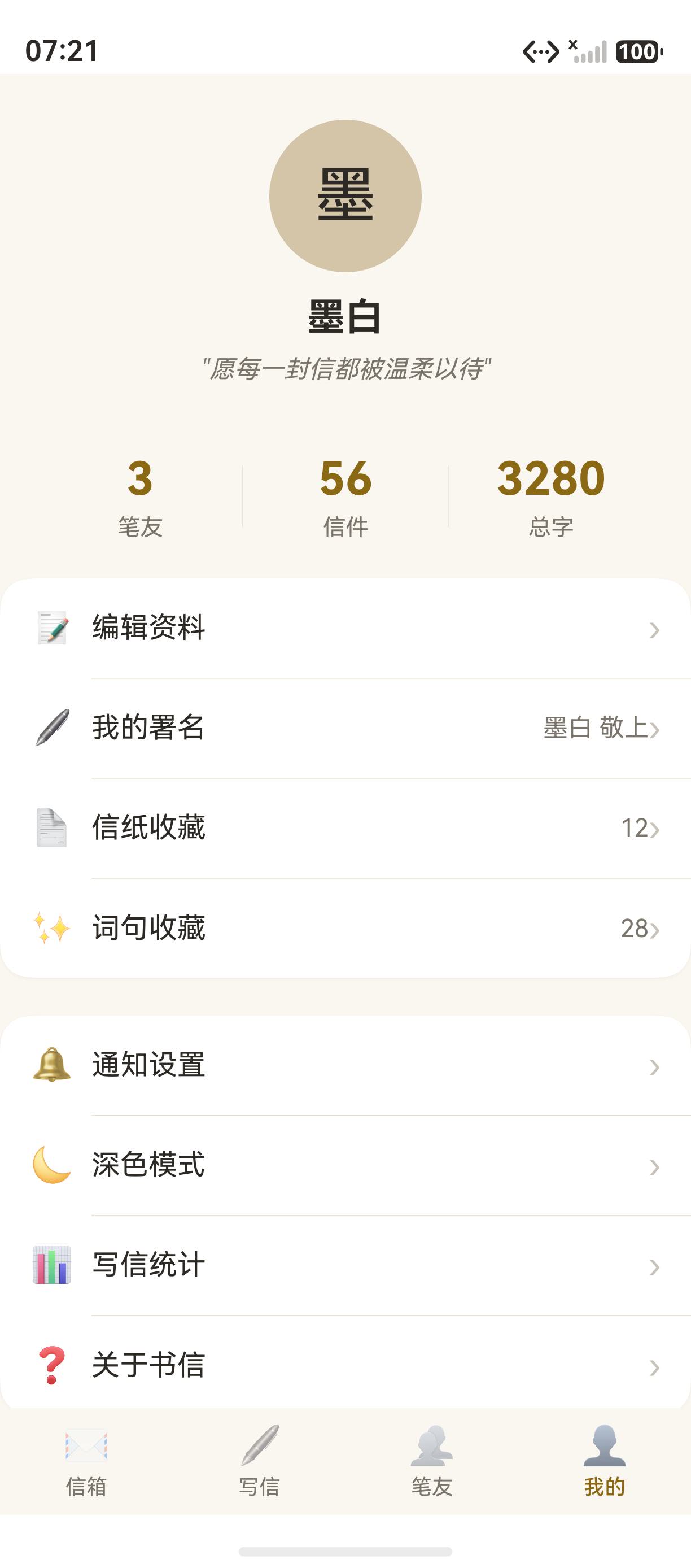

页面预览

前言

在 HarmonyOS 应用开发中，架构分层往往比写好单个组件更关键。一个分层清晰、职责明确的项目，能在后续迭代中保持稳定性和可维护性。本文将以开源鸿蒙笔友通信应用 xiexin 为蓝本，详细剖析其"入口-页面-模型-数据"四层解耦设计，讲解每个层级的职责边界、依赖关系与最佳实践。

xiexin 是一款基于 HarmonyOS ArkTS/ArkUI 的社交通信类应用，围绕"笔友关系与书信往来"的核心场景提供完整体验。整个项目代码量约 3500 行，麻雀虽小却五脏俱全，是学习 HarmonyOS Stage 模型架构设计的绝佳案例。

提示：本文假设你已经了解 HarmonyOS Stage 模型的基本概念。如果还不熟悉，建议先阅读HarmonyOS Stage 模型概述。

一、项目整体目录结构

xiexin 项目采用标准 HarmonyOS 工程组织方式，根目录下的关键文件和目录如下：

xiexin/
├── AppScope/                  # 应用级全局配置
│   ├── app.json5              # 应用清单（bundleName/versionCode/icon/label）
│   └── resources/             # 应用级资源（图标、字符串）
├── entry/                     # 主模块，包含所有业务代码
│   ├── src/
│   │   └── main/
│   │       ├── ets/           # ArkTS 源码（核心业务）
│   │       ├── resources/     # 模块级资源（字符串、颜色、媒体、路由表）
│   │       └── module.json5   # 模块清单（abilities、permissions）
│   ├── build-profile.json5    # 模块构建配置
│   └── oh-package.json5       # 模块包描述
├── build-profile.json5        # 工程级构建配置（签名、products、modules）
├── oh-package.json5           # 工程级包描述（devDependencies）
└── hvigorfile.ts              # hvigor 构建脚本

这种组织方式遵循 HarmonyOS 官方推荐的工程结构，AppScope 负责应用全局属性，entry 模块承载具体业务，而 build-profile.json5 系列文件控制构建行为。

1.1 entry/src/main/ets 的内部分层

进入主模块的 ArkTS 源码目录，可以看到一个清晰的内部分层：

entry/src/main/ets/
├── common/           # 常量与公共配置层
│   └── Constants.ets # AppColors 设计令牌、LetterStatus/Frequency 等枚举、日期工具
├── components/       # 表现层复用组件
│   └── CommonComponents.ets  # Avatar/LetterCard/PenPalItem/EmptyState 等
├── database/         # 数据访问层
│   └── DataStore.ets # AppStorage 状态管理、CRUD 封装、mock 数据
├── entryability/     # 入口与能力层
│   └── EntryAbility.ets # UIAbility 子类、生命周期回调
├── model/            # 领域模型层
│   └── Models.ets    # Letter/PenPal/UserProfile/WriteStats 等领域实体
└── pages/            # 页面层
    ├── Index.ets              # 首页 Tab 容器
    ├── SplashPage.ets         # 启动引导页
    ├── AddPenPalPage.ets      # 新增笔友表单
    ├── PenPalDetailPage.ets   # 笔友详情
    ├── ComposePage.ets        # 写信编辑器
    ├── ReadLetterPage.ets     # 信件列表阅读
    ├── EditProfilePage.ets    # 个人资料编辑
    └── StatsPage.ets          # 数据统计概览

这种分层的核心思想是职责单一、依赖单向。下面我们逐一拆解每一层的具体职责。

二、四层架构设计详解

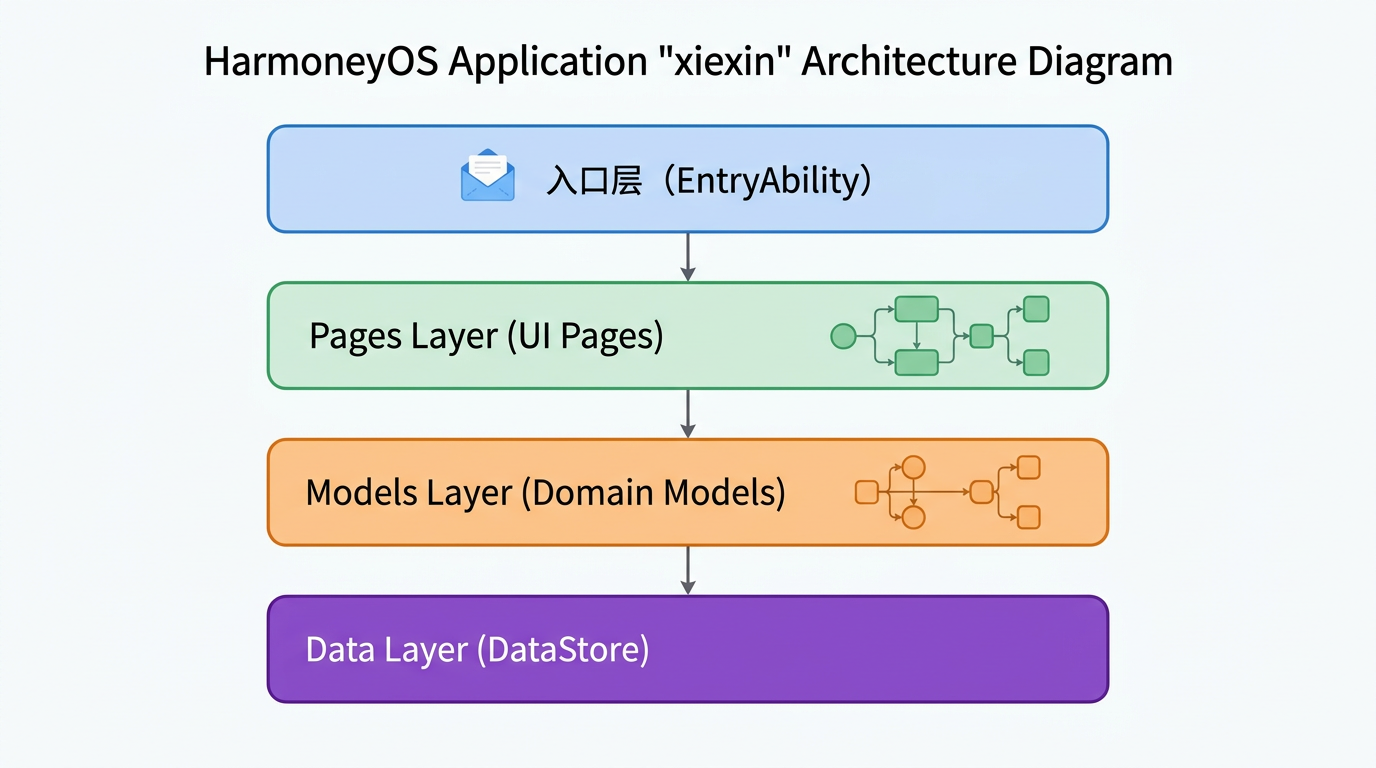

上图展示了 xiexin 的四层架构，依赖方向严格自上而下：入口层 → 页面层 → 模型层 → 数据层。表现层（组件）则独立存在，供页面层调用。

2.1 入口层（EntryAbility）

入口层是应用与系统交互的第一道关卡，承担三个核心职责：

声明应用入口：通过 module.json5 的 mainElement: "EntryAbility" 注册为应用启动入口
处理生命周期：响应系统的 onCreate/onForeground/onBackground 等回调
加载首屏内容：通过 windowStage.loadContent() 加载初始页面

xiexin 的 EntryAbility 实现非常简洁：

// entry/src/main/ets/entryability/EntryAbility.ets
import { AbilityConstant, UIAbility, Want } from '@kit.AbilityKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
import { window } from '@kit.ArkUI';

const TAG: string = 'EntryAbility';
const DOMAIN: number = 0xFF00;

export default class EntryAbility extends UIAbility {
  onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
    hilog.info(DOMAIN, TAG, '%{public}s', 'Ability onCreate');
  }

  onWindowStageCreate(windowStage: window.WindowStage): void {
    hilog.info(DOMAIN, TAG, '%{public}s', 'Ability onWindowStageCreate');
    windowStage.loadContent('pages/Index', (err) => {
      if (err.code) {
        hilog.error(DOMAIN, TAG, 'Failed to load content. Cause: %{public}s',
          JSON.stringify(err) ?? '');
        return;
      }
      hilog.info(DOMAIN, TAG, 'Succeeded in loading the content.');
    });
  }

  onForeground(): void {
    hilog.info(DOMAIN, TAG, '%{public}s', 'Ability onForeground');
  }

  onBackground(): void {
    hilog.info(DOMAIN, TAG, '%{public}s', 'Ability onBackground');
  }
}

可以看到，EntryAbility 只做三件事：日志记录、首屏加载、生命周期回调占位。所有业务逻辑都被推到下游层级，保持了入口层的"轻薄"特性。

提示：hilog 的 DOMAIN 参数必须是 0x0000 到 0xFFFF 范围内的十六进制数，用于标识日志来源。%{public}s 表示明文输出，避免敏感信息泄露问题。

2.2 页面层（pages）

页面层是用户交互的直接载体，每个 .ets 文件对应一个 @Entry @Component 页面组件。xiexin 共有 8 个页面，按职责可分为四类：

页面分类	页面文件	职责描述
容器页	`Index.ets`	首页 Tab 容器，承载笔友列表与功能入口
引导页	`SplashPage.ets`	启动引导三屏切换
表单页	`AddPenPalPage.ets` / `EditProfilePage.ets`	笔友新增、个人资料编辑
详情页	`PenPalDetailPage.ets` / `ComposePage.ets` / `ReadLetterPage.ets` / `StatsPage.ets`	笔友详情、写信编辑器、信件阅读、数据统计

页面层的设计原则是单一职责、低耦合。每个页面只负责自己领域内的交互逻辑，跨页面的数据共享通过 AppStorage 完成。以 SplashPage 为例：

// entry/src/main/ets/pages/SplashPage.ets
@Entry
@Component
struct SplashPage {
  @State currentPage: number = 0;
  @State fadeOpacity: number = 0;

  private guidePages: GuidePage[] = [
    { title: '用心书写', subtitle: '每一封信都值得被认真对待',
      desc: '在这里，写信是一种仪式。放慢节奏，用文字传递温度与思念。', emoji: '✉️' },
    { title: '慢慢等待', subtitle: '等待回信是最美的期待',
      desc: '两人只能写信联系，不能即时回复。每封信都承载着对方的心意。', emoji: '⏳' },
    { title: '深度连接', subtitle: '少而精，深而暖',
      desc: '设置联系频率，每天一次或每周一次，让每封信都弥足珍贵。', emoji: '💌' }
  ];

  aboutToAppear(): void {
    setTimeout(() => { this.fadeOpacity = 1; }, 100);
  }

  build() {
    Stack() {
      Column().width('100%').height('100%').backgroundColor(AppColors.PRIMARY_BG)
      // ... 引导卡片、指示器、按钮 ...
    }
  }
}

SplashPage 的所有状态都是页面级 @State，不依赖 AppStorage。这种设计让引导页可以独立测试，也避免了冷启动时与其他页面争抢 AppStorage 资源。

2.3 模型层（model）

模型层定义应用的核心领域实体。xiexin 的 Models.ets 集中定义了用户、笔友、信件、统计、时间线等 6 个领域类：

// entry/src/main/ets/model/Models.ets
export class UserProfile {
  id: number = 0;
  name: string = '';
  signature: string = '';
  signatureSuffix: string = '';
  totalLetters: number = 0;
  totalWords: number = 0;
  totalPenPals: number = 0;
  streakDays: number = 0;
  longestLetter: number = 0;
  favoriteWriteTime: string = '';
  mostUsedHonorific: string = '';
  longestWaitDays: number = 0;
  totalWaitDays: number = 0;
}

export class PenPal {
  id: number = 0;
  name: string = '';
  avatar: string = '';
  signature: string = '';
  relationStage: RelationStage = RelationStage.NEW;
  frequency: Frequency = Frequency.WEEKLY;
  totalLetters: number = 0;
  daysSinceMet: number = 0;
  lastLetterAt: number = 0;
  lastLetterPreview: string = '';
  lastLetterStatus: LetterStatus = LetterStatus.CAN_WRITE;
  isLastLetterSender: boolean = false;
  metAt: number = 0;
}

export class Letter {
  id: number = 0;
  penPalId: number = 0;
  penPalName: string = '';
  honorific: string = '';
  recipientName: string = '';
  greeting: string = '';
  body: string = '';
  closing: string = '';
  signature: string = '';
  signatureSuffix: string = '';
  isSender: boolean = false;
  status: LetterStatus = LetterStatus.WAIT_REPLY;
  paperStyle: PaperStyle = PaperStyle.PLAIN;
  wordCount: number = 0;
  isRead: boolean = false;
  createdAt: number = 0;
}

模型层使用 class 而非 interface 定义实体，这是 ArkUI 响应式系统的要求：只有类实例才能被 @Observed 装饰器追踪属性变化。每个字段都显式声明了默认值，避免 undefined 引发渲染异常。

提示：ArkUI 的状态管理依赖代理对象（Proxy），对 interface 类型无法生效。如果你需要在 @Observed 类中嵌套其他类，记得给嵌套类也加上 @Observed。

2.4 数据层（database）

数据层是整个架构的"地基"，承担状态持久化、数据读写、跨页面共享三大职责。xiexin 的 DataStore.ets 通过静态方法实现了一个轻量级的"门面模式"：

// entry/src/main/ets/database/DataStore.ets
export class DataStore {
  static initializeData(): void {
    const penPals: PenPal[] = DataStore.createMockPenPals();
    AppStorage.setOrCreate<PenPal[]>('penPals', penPals);

    const letters: Letter[] = DataStore.createMockLetters();
    AppStorage.setOrCreate<Letter[]>('letters', letters);

    const profile: UserProfile = DataStore.createMockProfile();
    AppStorage.setOrCreate<UserProfile>('userProfile', profile);

    const stats: WriteStats = DataStore.createMockStats();
    AppStorage.setOrCreate<WriteStats>('writeStats', stats);

    AppStorage.setOrCreate<InviteRecord[]>('invites', []);
    AppStorage.setOrCreate<boolean>('hasSeenSplash', false);
    AppStorage.setOrCreate<number>('currentTab', 0);
  }

  // 添加新信件
  static addLetter(letter: Letter): void {
    const letters: Letter[] = AppStorage.get<Letter[]>('letters') ?? [];
    letter.id = letters.length > 0
      ? Math.max(...letters.map((l: Letter) => l.id)) + 1
      : 1;
    letters.unshift(letter);
    AppStorage.set<Letter[]>('letters', letters);

    // 同步更新笔友的最近一封信字段
    const penPals: PenPal[] = AppStorage.get<PenPal[]>('penPals') ?? [];
    const idx = penPals.findIndex((p: PenPal) => p.id === letter.penPalId);
    if (idx >= 0) {
      penPals[idx].totalLetters += 1;
      penPals[idx].lastLetterAt = letter.createdAt;
      penPals[idx].lastLetterPreview = letter.body.substring(0, 30);
      penPals[idx].lastLetterStatus = LetterStatus.WAITING_OTHER;
      penPals[idx].isLastLetterSender = true;
      AppStorage.set<PenPal[]>('penPals', penPals);
    }
  }
}

数据层的关键设计决策包括：

统一入口：所有 AppStorage 读写都通过 DataStore，避免散落各处难维护
业务联动：addLetter 同时更新 letters 和 penPals，保证数据一致性
ID 自增策略：用 Math.max(...ids) + 1 生成新 ID，简单有效

三、表现层与组件复用

表现层位于 components/CommonComponents.ets，集中放置可复用的 UI 控件。xiexin 选择"单文件多组件"的组织方式，把 Avatar、LetterCard、PenPalItem、EmptyState 等组件都放在一个 146 行的文件里。

这种设计的取舍如下：

优势：组件之间的耦合可见，调试时只读一个文件；小型项目避免了文件爆炸
劣势：当组件数量超过 10 个时，单文件可读性下降；多人协作易产生合并冲突

如果你打算扩展 xiexin，建议按"组件类型"拆分：

components/
├── avatars/
│   ├── Avatar.ets
│   └── GroupAvatar.ets
├── cards/
│   ├── LetterCard.ets
│   └── StatsCard.ets
├── lists/
│   ├── PenPalItem.ets
│   └── LetterItem.ets
└── states/
    └── EmptyState.ets

四、配置文件体系

除了 ArkTS 源码，xiexin 的架构还包含一系列 JSON5 配置文件，它们各司其职：

// AppScope/app.json5：应用级全局配置
{
  "app": {
    "bundleName": "com.xiexin.letter",
    "vendor": "xiexin",
    "versionCode": 1000000,
    "versionName": "1.0.0",
    "icon": "$media:app_icon",
    "label": "$string:app_name"
  }
}

// entry/src/main/module.json5：模块清单
{
  "module": {
    "name": "entry",
    "type": "entry",
    "mainElement": "EntryAbility",
    "deviceTypes": ["phone", "tablet", "2in1"],
    "pages": "$profile:main_pages",
    "abilities": [
      {
        "name": "EntryAbility",
        "srcEntry": "./ets/entryability/EntryAbility.ets",
        "startWindowIcon": "$media:startIcon",
        "startWindowBackground": "$color:start_window_background",
        "exported": true,
        "skills": [
          { "entities": ["entity.system.home"], "actions": ["action.system.home"] }
        ]
      }
    ],
    "requestPermissions": [
      { "name": "ohos.permission.INTERNET" }
    ]
  }
}

// entry/src/main/resources/base/profile/main_pages.json：路由表
{
  "src": [
    "pages/Index",
    "pages/SplashPage",
    "pages/ComposePage",
    "pages/ReadLetterPage",
    "pages/PenPalDetailPage",
    "pages/AddPenPalPage",
    "pages/StatsPage",
    "pages/EditProfilePage"
  ]
}

这三个配置文件之间存在严格的契约关系：

module.json5 的 mainElement 必须指向 abilities 数组中某个 ability 的 name
module.json5 的 pages 字段指向路由表 main_pages.json
main_pages.json 的 src 数组中每个路径必须对应一个真实的 .ets 页面文件
EntryAbility 通过 loadContent('pages/Index') 加载的页面必须存在于路由表

任何一个环节断裂，应用都无法正常启动。

五、依赖关系与数据流向

理解了各层职责后，我们来看看它们之间的依赖关系与数据流向。xiexin 的依赖方向是单向自上而下的：

数据流向遵循"页面 → DataStore → AppStorage → 渲染"的循环：

页面写入：用户在 ComposePage 写完信点击发送，调用 DataStore.addLetter(letter)
数据层更新：addLetter 内部调用 AppStorage.set('letters', newLetters)
状态广播：AppStorage 自动通知所有 @StorageLink('letters') 的订阅者
页面刷新：Index 页面订阅了 letters，自动重新渲染笔友列表

这种数据流的核心优势是单向、可追溯、易调试。所有状态变更都经过 DataStore 这个"瓶颈"，我们可以在 DataStore 的每个方法里加埋点，就能完整还原用户操作链路。

六、设计令牌与枚举体系

xiexin 的 common/Constants.ets 文件是整个项目的"约定中心"，包含三部分内容：

6.1 AppColors 设计令牌

export class AppColors {
  static readonly PRIMARY_BG: string = '#FAF6F0';
  static readonly SECONDARY_BG: string = '#F0EBE3';
  static readonly PAPER_BG: string = '#FFFDF7';
  static readonly PRIMARY: string = '#8B6914';
  static readonly SECONDARY: string = '#C4956A';
  static readonly TEXT_PRIMARY: string = '#2D2A26';
  static readonly TEXT_SECONDARY: string = '#7A746B';
  static readonly ACCENT: string = '#B8860B';
  static readonly DIVIDER: string = '#E8E2D8';
  static readonly SUCCESS: string = '#4CAF50';
  // ...
}

设计令牌（Design Tokens）是设计系统的核心，统一管理颜色、字号、间距等视觉常量。xiexin 用 static readonly 字段实现，访问方式为 AppColors.PRIMARY。

提示：更规范的做法是把颜色定义到 resources/base/element/color.json，然后在代码里用 $r('app.color.primary') 引用。这样能自动适配深浅色模式。本文的"四层解耦"暂不展开这一话题，后续文章会专门讲解。

6.2 业务枚举

export enum LetterStatus {
  WAIT_REPLY = 0,     // 等待你回信
  WAITING_OTHER = 1,  // 等待对方回信
  REPLIED = 2,        // 已回信
  CAN_WRITE = 3       // 可以写信
}

export enum Frequency {
  DAILY = 1,
  WEEKLY = 7,
  BIWEEKLY = 14,
  MONTHLY_TWICE = 15,
  MONTHLY = 30
}

export enum RelationStage {
  NEW = 0,       // 初识
  FAMILIAR = 1,  // 熟悉
  INTIMATE = 2   // 亲密
}

export enum PaperStyle {
  PLAIN = 0,      // 素白
  LINED = 1,      // 信笺线
  INK_BORDER = 2, // 水墨边
  PETAL = 3       // 花瓣边
}

这些枚举定义了笔友通信场景的核心状态空间。把枚举集中放在 Constants.ets 中，避免了散落各处的"魔法数字"，也让 UI 层和数据层的约定更加显式。

6.3 日期工具函数

export function daysBetween(d1: Date, d2: Date): number {
  const diff = Math.abs(d2.getTime() - d1.getTime());
  return Math.floor(diff / (1000 * 60 * 60 * 24));
}

export function formatTimeDiff(date: Date): string {
  const now = new Date();
  const days = daysBetween(date, now);
  if (days === 0) return '今天';
  else if (days === 1) return '昨天';
  else if (days < 7) return `${days}天前`;
  else if (days < 30) {
    const weeks = Math.floor(days / 7);
    return `${weeks}周前`;
  } else {
    return formatShortDate(date);
  }
}

这些工具函数被多个页面共享调用，放在 Constants.ets 里能避免循环依赖问题。

七、构建与依赖管理

xiexin 的构建配置分为工程级和模块级两层：

// 工程级 build-profile.json5
{
  "app": {
    "signingConfigs": [/* 签名配置 */],
    "products": [
      {
        "name": "default",
        "signingConfig": "default",
        "targetSdkVersion": "6.0.2(22)",
        "compatibleSdkVersion": "6.0.2(22)",
        "runtimeOS": "HarmonyOS"
      }
    ],
    "buildModeSet": [
      { "name": "debug" },
      { "name": "release" }
    ]
  },
  "modules": [
    { "name": "entry", "srcPath": "./entry", "targets": [/* ... */] }
  ]
}

// 工程级 oh-package.json5
{
  "modelVersion": "6.0.2",
  "description": "Please describe the basic information.",
  "dependencies": {},
  "devDependencies": {
    "@ohos/hypium": "1.0.25",
    "@ohos/hamock": "1.0.0"
  }
}

可以看到，xiexin 在工程级只引入了两个开发依赖：

@ohos/hypium：HarmonyOS 官方单元测试框架
@ohos/hamock：组件 Mock 工具，配合 Hypium 测试 UI 组件

这反映了 xiexin 项目对测试可测性的重视。整个 DataStore 都设计为静态方法，正是为了方便在测试用例里直接调用而无需实例化。

八、四层架构的边界与例外

虽然"四层解耦"听起来很美，但在实际项目中总会遇到边界模糊的灰色地带。xiexin 也不例外，下面列出几个值得注意的取舍：

8.1 DataStore 是否承担了过多职责

目前的 DataStore.ets 同时负责：

AppStorage 读写
Mock 数据生成（createMockPenPals 等）
业务联动逻辑（addLetter 同步更新 penPals）
聚合查询（getTimelineForPenPal）

如果项目继续扩展，建议把 Mock 数据生成独立到 mock/MockDataFactory.ets，把聚合查询独立到 query/LetterQueryService.ets，让 DataStore 回归纯粹的 CRUD 职责。

8.2 Constants.ets 文件的膨胀风险

Constants.ets 已经包含 201 行内容，涵盖设计令牌、枚举、字典、工具函数。随着业务增长，这个文件会进一步膨胀。建议按内容类型拆分：

common/
├── AppColors.ets     # 设计令牌
├── Enums.ets         # 业务枚举
├── Dicts.ets         # 称谓/问候/署名字典
├── DateUtils.ets     # 日期工具
└── Constants.ets     # 路由键、其他常量

8.3 组件层与页面层的耦合

CommonComponents.ets 中的 PenPalItem 组件直接依赖了 PenPal 模型类。这种依赖是合理的，但如果未来 PenPalItem 需要在不同场景下展示不同字段，应该考虑用 @Prop 解耦。

九、与官方推荐的工程结构对比

HarmonyOS 官方文档应用程序包结构中给出了推荐的工程结构。xiexin 的实现与官方推荐基本一致，但有几处细微差异：

维度	官方推荐	xiexin 实现	评价
AppScope 配置	app.json5	完全一致	✓
模块入口	module.json5 + abilities	完全一致	✓
源码组织	ets 目录分层	四层分层	✓ 创新点
路由表	resources/base/profile	完全一致	✓
资源引用	$r /$ rawfile	完全一致	✓
测试框架	@ohos/hypium	完全一致	✓
