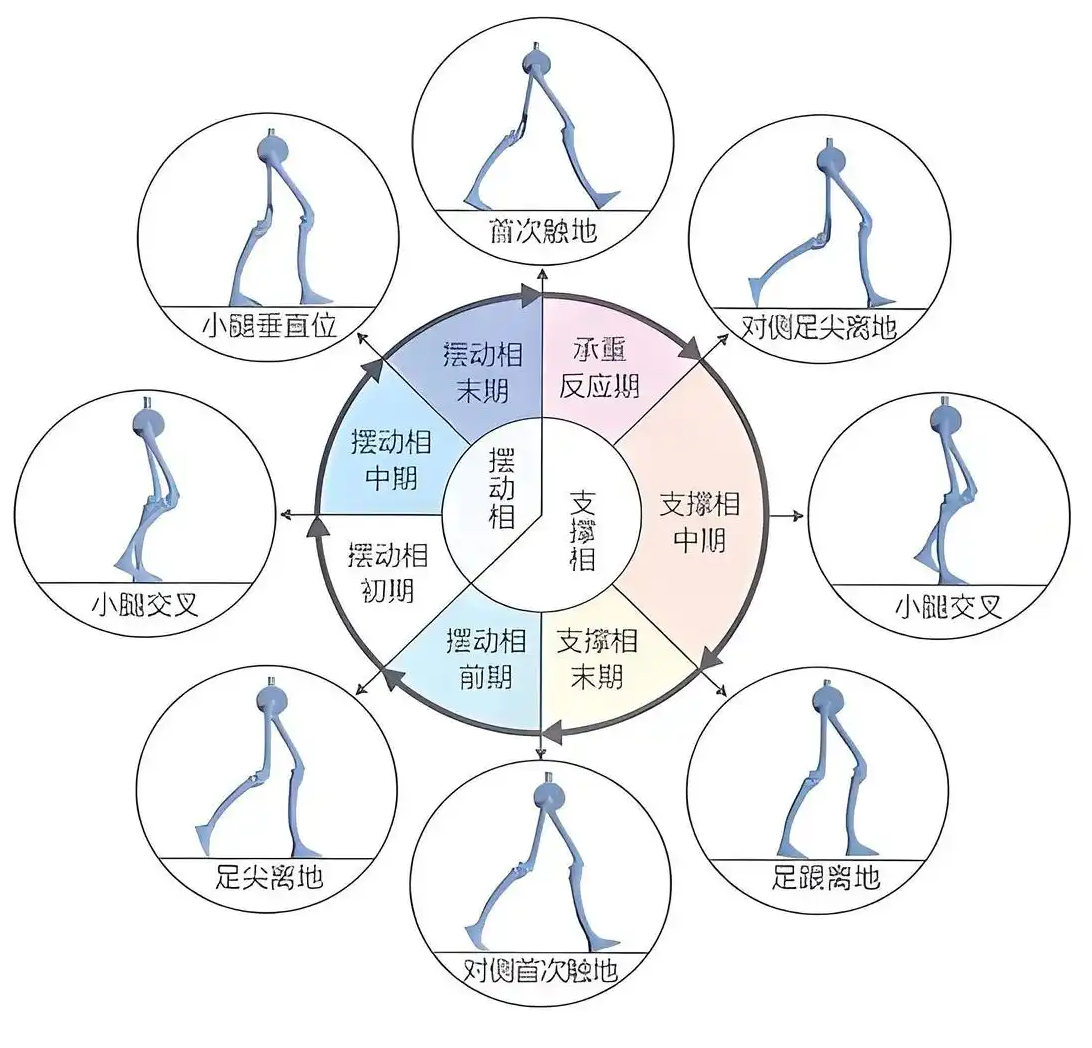

步态周期

一、关节功率的计算方法和计算过程

关节功率是评估人体运动中能量传递与消耗的核心指标，定义为关节力矩（τ）与关节角速度（ω）的乘积，即 P=τ×ω。其正负号表示能量方向：正功率表示关节输出能量（如踝关节推进时的跖屈力矩与角速度同向）；负功率表示关节吸收能量（如膝关节着地时的屈曲力矩与伸展角速度反向）。

（一） 数据准备与预处理

1. 输入数据来源

运动捕捉系统：采集关节角度（Marker轨迹，采样率≥100Hz）。

测力台（Force Plate）：获取地面反作用力（GRF）。

肌电信号（EMG）：辅助肌肉激活时序分析（可选）。

2. 数据预处理

滤波处理：关节角度，低通滤波（截止频率6-10Hz，消除高频噪声）；GRF，高通滤波（截止频率20Hz，保留冲击特征）。

坐标系对齐：将实验数据与生物力学模型坐标系匹配（如OpenSim的全局坐标系）。

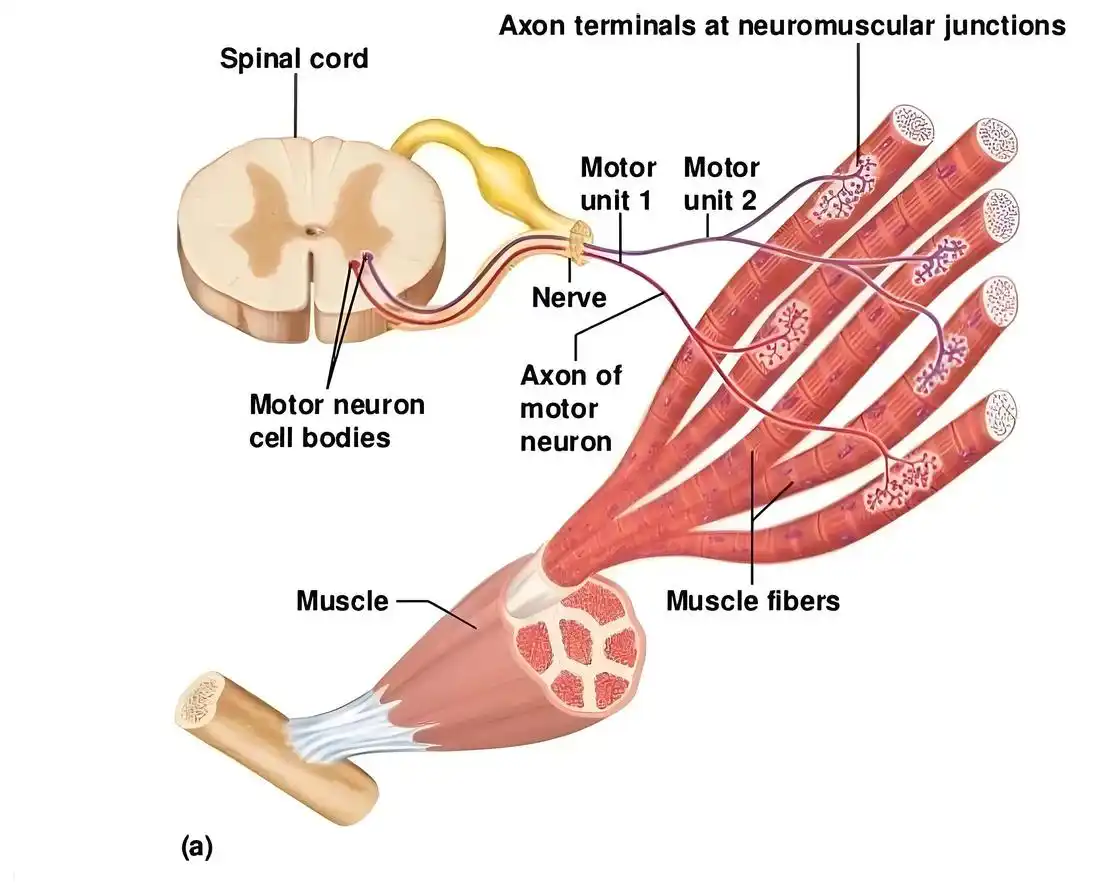

股肌电信号采集

（二）计算流程与核心公式

1. 运动学分析（Kinematics）

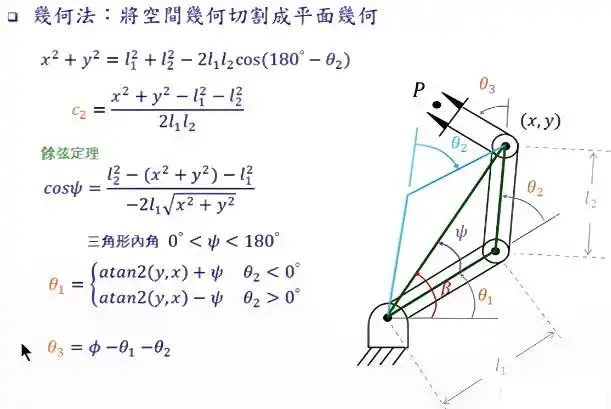

逆向运动学（IK）通过最小化实验标记点与模型标记点误差，求解关节角度 q(t)。

关节角速度计算：
对关节角度 q(t) 进行数值微分（如中心差分法）：

2. 动力学分析（Dynamics）

逆向动力学（ID）：根据牛顿-欧拉方程，计算关节力矩τ(t)。

其中，M 为质量矩阵，C 为科氏力项，G 为重力项。

肌肉力优化（可选）：使用静态优化（Static Optimization）或计算肌肉控制（CMC）算法，将关节力矩分解为肌肉力贡献。

3. 功率计算

瞬时功率逐帧计算)P(t)=τ(t)×ω(t)。净功率积分：，用于量化单步或单动作的能量输入/输出。

（三）关键参数与单位转换

（四）实例分析：步行中踝关节功率计算

1. 数据输入

运动捕捉数据：踝关节角度（跖屈/背屈）。

测力台数据：地面反作用力（GRF）与压力中心（COP）。

2. 步骤分解

Step 1：通过逆向运动学（IK）计算踝关节角度 q(t)。

Step 2：数值微分获得角速度ω(t)。

Step 3：逆向动力学（ID）计算踝关节力矩τ(t)。

Step 4：逐帧计算功率P(t)=τ(t)×ω(t)。

3. 结果解读

推进相（60-80%步态周期），踝关节跖屈力矩（+τ）与跖屈角速度（+ω）同向 → 正功率（约2-3 W/kg），能量输出；着地初期（0-10%步态周期），背屈力矩（-τ）与跖屈角速度（+ω）反向 → 负功率（约-1 W/kg），能量吸收。

（五）常见问题与解决方案

1. 噪声干扰

问题：角速度微分放大高频噪声。

解决：采用Savitzky-Golay滤波器（窗长15帧，多项式阶数3）平滑数据。

2. 坐标系对齐误差

问题：实验与模型坐标系偏差导致力矩计算错误。

解决：使用四元数或欧拉角进行坐标转换校准。

3. 能量守恒验证

方法：对比机械能（关节功率积分）与代谢能（摄氧量数据），误差应<15%。

（六）总结

关节功率计算是生物力学分析的核心步骤，需通过运动学-动力学联合仿真实现。关键点包括：

数据精度：滤波与坐标对齐确保输入可靠；

算法选择：逆向动力学与数值微分的合理应用；

结果验证：能量守恒与生理合理性检验。

通过此流程，可精准量化运动中各关节的能量贡献，为运动损伤预防、外骨骼设计及康复评估提供科学依据。

二、逆向动力学在关节功率计算中应用及其优势与不足

逆向动力学（Inverse Dynamics, ID）在关节功率计算中是一种基于运动学数据和动力学方程反推关节力矩与功率的核心方法。其通过结合牛顿-欧拉方程或拉格朗日方程，量化运动中各关节的能量传递效率，广泛应用于生物力学研究、康复医学及仿生机器人设计。

（一）逆向动力学在关节功率计算中的应用流程

1. 数据采集与预处理

运动捕捉：通过光学系统（如Vicon）采集关节角度、角速度等运动学数据，结合测力台获取地面反作用力（GRF）。

滤波与标定：使用低通滤波器（如Butterworth，截止频率6-10Hz）消除噪声，并通过动静态标定技术对齐传感器与人体节段坐标系，减少误差。

2. 运动学分析

逆向运动学（IK）：通过标记点轨迹计算关节角度（如髋、膝、踝的三维旋转角度），生成连续的运动学模型。

角速度计算：对关节角度进行数值微分（如中心差分法），得到瞬时角速度ω(t)。

3. 动力学建模与计算

牛顿-欧拉方程：基于质量矩阵、科氏力项和重力项，计算关节净力矩τ(t)。

关节功率计算：逐帧计算功率 P(t)=τ(t)×ω(t)，并通过积分得到单步净功W_net=∫P(t)dt。

4. 验证与优化

肌电信号对比：将仿真肌肉激活度与表面肌电（sEMG）数据对比（相关系数R²>0.7视为有效）。

能量守恒检验：验证机械能与代谢能的一致性（误差<15%）。

(二）技术优势

1. 高精度力学分析

通过动静态标定技术，定位关节转动中心与轴，减少坐标系偏差，提升关节力矩计算精度（如髋关节力矩误差<10%）。

支持多模态数据融合（如运动捕捉、GRF、EMG），量化跨关节能量传递效率（如步态中踝关节能量回馈达60-70%）。

2. 多场景适用性

临床医学：评估术后关节负荷（如全膝关节置换术），优化康复训练方案。

仿生设计：指导外骨骼与假肢的能量回收系统设计（如MIT仿生腿储能效率达65%）。

3. 动态过程解析

可分析瞬态冲击载荷下的关节响应（如羽毛球蹬跨步时膝关节X方向力矩峰值显著增高）。

结合强化学习算法（如DDPG）实现动态阻抗匹配，减少人机耦合振荡。

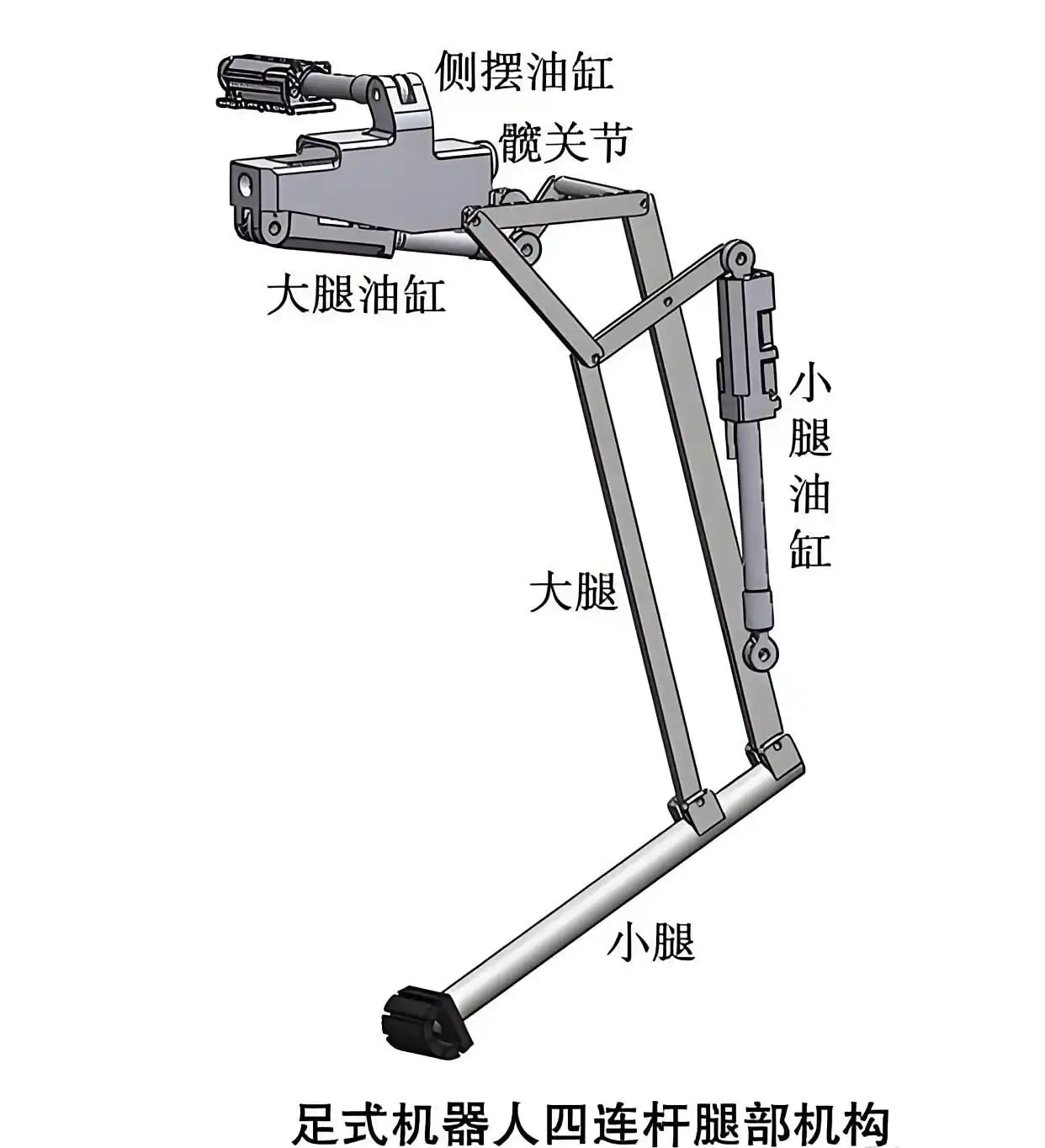

足式机器人四连杆腿部机构

（三）局限性及改进方向

1. 计算复杂度高

问题：多自由度系统（如人体下肢42块肌肉模型）需处理复杂矩阵运算，计算耗时（单步仿真需数分钟）。

改进：采用AI加速（如LSTM预测肌肉激活时序）或简化模型（合并功能相似肌肉）。

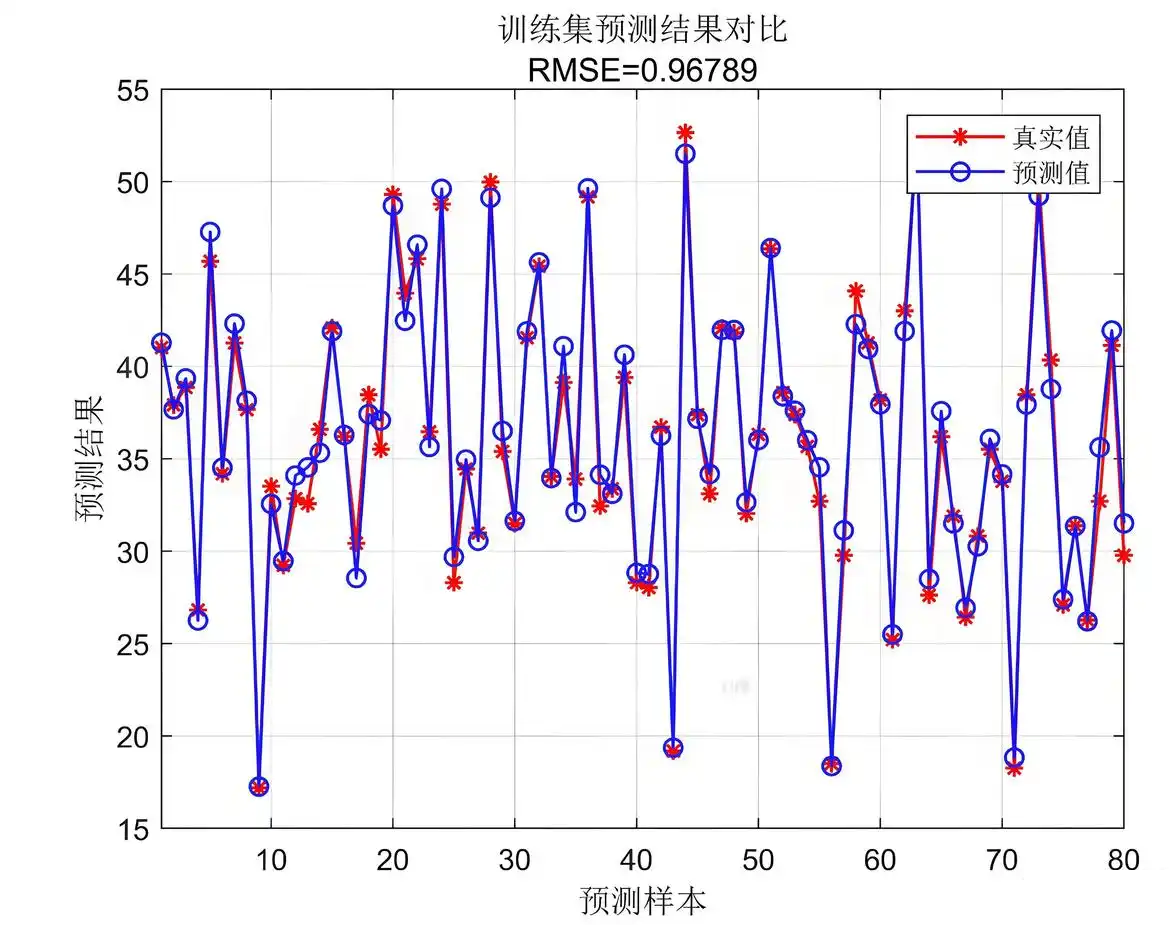

基于长短期记忆网络(lstm)数据回归预测

2. 输入数据敏感性

问题：噪声或标定误差会显著影响结果（如GRF偏差5%可导致关节力矩误差>15%）。

改进：引入鲁棒滤波算法（如Savitzky-Golay）与多传感器冗余校验。

3. 模型简化假设

问题：忽略软组织黏弹性（如肌腱应力松弛）与关节摩擦，导致高动态场景误差累积。

改进：耦合有限元模型（如Abaqus）分析微观应力分布，或引入分数阶导数模型描述非线性黏弹性。

4. 实时性不足

问题：传统逆向动力学难以满足实时控制需求（如外骨骼需响应时间<50ms）。

改进：结合前馈神经网络（如HybrIK）或混合优化算法（遗传算法+数值迭代）提升计算效率。

(四) 典型应用案例

1. 运动损伤预防

分析穿高跟鞋对膝关节力矩的影响：内收力矩峰值增加9%，髌股关节压力显著升高，提示需加强股外侧肌训练。

2. 能量回收系统设计

计算站立至坐位动作的关节负功（髋关节0.35 J/kg），指导假肢再生致动器设计，理论回收能量达26焦耳/次。

3. 机器人控制优化

基于牛顿-欧拉算法的Atlas机器人，通过实时优化关节阻抗参数，抑制步态切换时的振荡。

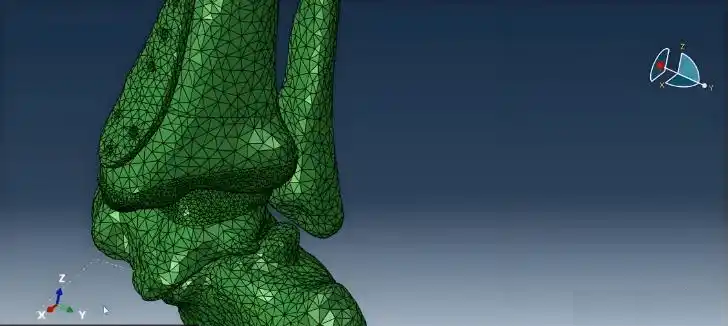

abaqus 踝关节生物力学模型

(五）总结

逆向动力学通过高精度力学建模与多源数据融合，为关节功率计算提供了量化工具，但其应用受限于计算复杂度与模型简化假设。未来发展方向包括：

智能化加速（AI驱动参数优化与实时控制）；

多尺度耦合（分子动力学-连续介质跨尺度建模）；

临床个性化（基于数字孪生的患者特异性分析）。

这些突破将推动生物力学研究从“被动仿真”向“主动调控”跨越，为康复医学与增强人体机能提供关键技术支撑。
