分布式电源接入对配电网的影响（matlab程序） 分布式电源的接入使得配电系统从放射状无源网络变为分布有中小型电源的有源网络。 带来了使单向流动的电流方向具有了不确定性等等问题，使得配电系统的控制和管理变得更加复杂。 但同时，分布式电源又具有提高电网可靠性，绿色节能等优点，所以为更好的利用分布式电源为人类造福，我们必须对其进行研究与分析。 本文利用仿真软件Matlab编写计算潮流程序模拟分布式电源接入配电网的模型进行潮流计算的方法对分布式电源的稳态影响进行探索与分析。 选取了9节点的配电网网络模型，通过对单个分布式电源的接入位置以及容量的不同情况对9节点配电网的网损以及节点电压状况进行了分析。 关键字：分布式电源，配电网，牛顿拉夫逊法 可以学习参考程序节点，电源等的数据 适合初学者进行学习使用程序注释清晰易懂

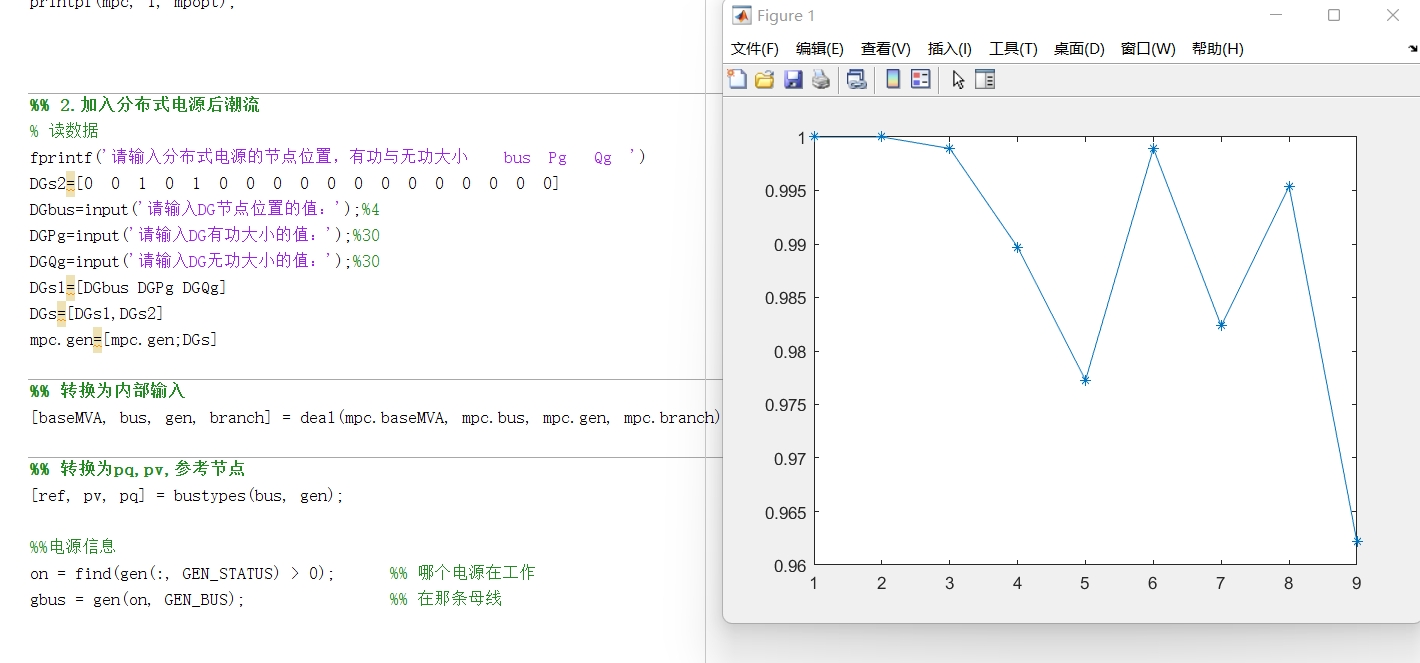

在电力系统领域，分布式电源的出现给传统配电网带来了翻天覆地的变化。以往配电系统是简单的放射状无源网络，电流单向流动，一切都按部就班。但分布式电源接入后，配电系统摇身一变成为分布着中小型电源的有源网络，电流方向不再那么“听话”，变得具有不确定性。这可让配电系统的控制和管理难度直线上升，不过分布式电源也并非只有“捣乱”的一面，它还拥有提高电网可靠性、绿色节能等闪光点，所以深入研究分布式电源，让它更好地为人类服务就显得尤为重要啦。

分布式电源接入对配电网的影响（matlab程序） 分布式电源的接入使得配电系统从放射状无源网络变为分布有中小型电源的有源网络。 带来了使单向流动的电流方向具有了不确定性等等问题，使得配电系统的控制和管理变得更加复杂。 但同时，分布式电源又具有提高电网可靠性，绿色节能等优点，所以为更好的利用分布式电源为人类造福，我们必须对其进行研究与分析。 本文利用仿真软件Matlab编写计算潮流程序模拟分布式电源接入配电网的模型进行潮流计算的方法对分布式电源的稳态影响进行探索与分析。 选取了9节点的配电网网络模型，通过对单个分布式电源的接入位置以及容量的不同情况对9节点配电网的网损以及节点电压状况进行了分析。 关键字：分布式电源，配电网，牛顿拉夫逊法 可以学习参考程序节点，电源等的数据 适合初学者进行学习使用程序注释清晰易懂

今天咱就用Matlab这个强大的仿真软件，通过编写潮流计算程序，来模拟分布式电源接入配电网的模型，探索其稳态影响。这里我们选取9节点的配电网网络模型，看看单个分布式电源在不同接入位置和容量时，对9节点配电网的网损以及节点电压状况会产生怎样的影响。

代码实现

初始化部分

% 定义节点数
n = 9;
% 支路数据，这里假设一个简单的支路连接情况，每一行代表一条支路
% 格式：[from_node, to_node, resistance, reactance, conductance, susceptance]
branch_data = [1, 2, 0.0192, 0.0575, 0, 0.0264;
               2, 3, 0.0452, 0.1231, 0, 0.0264;
               3, 4, 0.0570, 0.1565, 0, 0.0264;
               4, 5, 0.0119, 0.0340, 0, 0.0264;
               5, 6, 0.0734, 0.2030, 0, 0.0264;
               6, 7, 0.0164, 0.0453, 0, 0.0264;
               7, 8, 0.0150, 0.0411, 0, 0.0264;
               8, 9, 0.0534, 0.1494, 0, 0.0264;
               1, 5, 0.2209, 0.5859, 0, 0.0264;
               2, 6, 0.1941, 0.5289, 0, 0.0264;
               3, 7, 0.2544, 0.6927, 0, 0.0264;
               4, 8, 0.1070, 0.2887, 0, 0.0264;
               5, 9, 0.2030, 0.5510, 0, 0.0264];
% 节点注入功率数据，假设一些初始值
% 格式：[node_number, P_injection, Q_injection]
load_data = [2, -0.2170, -0.1270;
             3, -0.9420, -0.1900;
             4, -0.4780, -0.0390;
             5, -0.0760, -0.0160;
             6, -0.1120, -0.0750;
             7, -0.0900, -0.0580;
             8, -0.0350, -0.0230;
             9, -0.0610, -0.0160];

潮流计算核心部分（以牛顿拉夫逊法为例，简单示意）

% 这里先初始化电压幅值和相角
V = ones(n, 1); % 电压幅值初始为1
theta = zeros(n, 1); % 相角初始为0
% 定义最大迭代次数和收敛精度
max_iter = 100;
tol = 1e-6;
for iter = 1:max_iter
    % 构建导纳矩阵
    Ybus = buildYbus(n, branch_data);
    % 计算功率不平衡量
    [P_err, Q_err] = powerMismatch(n, Ybus, V, theta, load_data);
    if norm([P_err; Q_err]) < tol
        break;
    end
    % 计算雅可比矩阵
    J = jacobianMatrix(n, Ybus, V, theta);
    % 更新电压幅值和相角
    dX = -J \ [P_err; Q_err];
    theta(2:n) = theta(2:n) + dX(1:n - 1);
    V(2:n) = V(2:n) + dX(n:end);
end

辅助函数示例

function Ybus = buildYbus(n, branch_data)
    Ybus = zeros(n, n);
    for i = 1:size(branch_data, 1)
        from = branch_data(i, 1);
        to = branch_data(i, 2);
        r = branch_data(i, 3);
        x = branch_data(i, 4);
        g = branch_data(i, 5);
        b = branch_data(i, 6);
        y = 1 / (r + 1i * x);
        Ybus(from, from) = Ybus(from, from) + y + 1i * g / 2;
        Ybus(to, to) = Ybus(to, to) + y + 1i * g / 2;
        Ybus(from, to) = Ybus(from, to) - y;
        Ybus(to, from) = Ybus(to, from) - y;
    end
end
function [P_err, Q_err] = powerMismatch(n, Ybus, V, theta, load_data)
    P_err = zeros(n, 1);
    Q_err = zeros(n, 1);
    for i = 1:n
        P_i = 0;
        Q_i = 0;
        for j = 1:n
            P_i = P_i + V(i) * V(j) * (real(Ybus(i, j)) * cos(theta(i) - theta(j)) + imag(Ybus(i, j)) * sin(theta(i) - theta(j)));
            Q_i = Q_i + V(i) * V(j) * (real(Ybus(i, j)) * sin(theta(i) - theta(j)) - imag(Ybus(i, j)) * cos(theta(i) - theta(j)));
        end
        for k = 1:size(load_data, 1)
            if load_data(k, 1) == i
                P_i = P_i - load_data(k, 2);
                Q_i = Q_i - load_data(k, 3);
            end
        end
        P_err(i) = P_i;
        Q_err(i) = Q_i;
    end
    P_err(1) = 0; % 平衡节点功率不平衡为0
    Q_err(1) = 0;
end
function J = jacobianMatrix(n, Ybus, V, theta)
    J = zeros(2 * (n - 1), 2 * (n - 1));
    for i = 2:n
        for j = 1:n
            if i ~= j
                Gij = real(Ybus(i, j));
                Bij = imag(Ybus(i, j));
                V_i = V(i);
                V_j = V(j);
                theta_ij = theta(i) - theta(j);
                J((i - 1) * 2 - 1, (j - 1) * 2 - 1) = -V_i * V_j * (Gij * sin(theta_ij) - Bij * cos(theta_ij));
                J((i - 1) * 2 - 1, (j - 1) * 2) = -V_i * (Gij * cos(theta_ij) + Bij * sin(theta_ij));
                J((i - 1) * 2, (j - 1) * 2 - 1) = V_i * V_j * (Gij * cos(theta_ij) + Bij * sin(theta_ij));
                J((i - 1) * 2, (j - 1) * 2) = -V_i * (Gij * sin(theta_ij) - Bij * cos(theta_ij));
            end
        end
        for j = 2:n
            Gii = real(Ybus(i, i));
            Bii = imag(Ybus(i, i));
            V_i = V(i);
            J((i - 1) * 2 - 1, (i - 1) * 2 - 1) = sum(V_i * V(j) * (Gij * sin(theta_ij) - Bij * cos(theta_ij)));
            J((i - 1) * 2 - 1, (i - 1) * 2) = -sum(V(j) * (Gij * cos(theta_ij) + Bij * sin(theta_ij)));
            J((i - 1) * 2, (i - 1) * 2 - 1) = -sum(V_i * V(j) * (Gij * cos(theta_ij) + Bij * sin(theta_ij)));
            J((i - 1) * 2, (i - 1) * 2) = -sum(V(j) * (Gij * sin(theta_ij) - Bij * cos(theta_ij)));
        end
    end
end

代码分析

1. 初始化部分：我们先定义了节点数n，这个值决定了配电网模型的规模，这里是9节点。branchdata用于描述支路信息，包括从哪个节点到哪个节点，以及支路的电阻、电抗、电导和电纳等参数，这些参数对电流的传输特性有很大影响。loaddata则记录了各个节点的注入功率，功率注入情况直接关系到潮流分布。
2. 潮流计算核心部分：这里用牛顿拉夫逊法来求解潮流问题。先初始化电压幅值V和相角theta，这是潮流计算的起始状态。设定最大迭代次数max_iter和收敛精度tol，迭代过程中不断构建导纳矩阵Ybus，它反映了网络的电气连接特性。通过powerMismatch函数计算功率不平衡量，当不平衡量小于收敛精度时，说明潮流计算收敛，得到了稳定的解。在每次迭代中，通过jacobianMatrix函数计算雅可比矩阵，然后利用它来更新电压幅值和相角。
3. 辅助函数：buildYbus函数负责根据支路数据构建导纳矩阵，它通过遍历每条支路，计算支路的导纳并填充到导纳矩阵相应位置。powerMismatch函数计算每个节点的功率不平衡量，需要考虑节点自身注入功率和与其他节点的功率交换。jacobianMatrix函数计算雅可比矩阵，其计算过程比较复杂，涉及到节点间的电导、电纳以及电压幅值和相角的关系，雅可比矩阵在牛顿拉夫逊法的迭代更新中起到关键作用。

通过这样的代码实现和分析，我们可以初步了解分布式电源接入配电网模型下的潮流计算，对于初学者来说，这个基础的程序示例注释清晰，希望能帮助大家更好地踏入分布式电源与配电网研究的大门，后续还可以进一步扩展代码，研究分布式电源不同接入位置和容量对网损和节点电压的具体影响哦。
