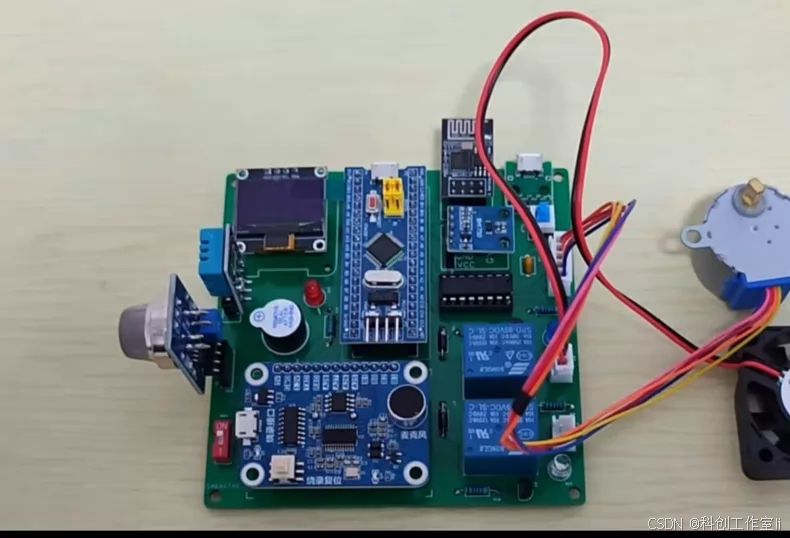

基于STM32的智能家居语音控制系统设计与实现

摘要

随着智能家居技术的快速普及和人们生活品质的不断提升，传统家居控制方式的繁琐性、局限性日益凸显，用户对家居控制的便捷性、智能化、远程化需求愈发迫切。针对这一现状，本文设计并实现了一款基于STM32F103C8T6单片机的智能家居语音控制系统，集成语音控制、多环境参数检测、OLED实时显示、异常报警及WiFi远程监控等多项功能，实现对家居设备的便捷管控和家居环境的实时监测，提升用户居住体验，保障居住安全。

本系统以STM32F103C8T6单片机为核心控制单元，硬件上整合LD3320语音识别模块、DHT11温湿度传感器、MQ-135空气质量传感器、MQ-2烟雾传感器、MQ-7一氧化碳传感器、BMP180气压传感器、OLED显示模块、WiFi模块（ESP8266）、有源蜂鸣器报警模块，以及窗帘驱动模块、LED灯光模块、风扇模块等执行设备，构建了“语音交互-环境检测-显示报警-远程管控”的完整智能家居架构；软件上基于Keil MDK开发环境，采用模块化编程思想，实现语音识别与控制、多传感器数据实时采集与处理、OLED数据显示、阈值判断与报警触发、WiFi远程通信及手机APP交互等功能，兼顾语音控制的便捷性、本地显示的直观性和远程监控的灵活性。

测试结果表明，该智能家居语音控制系统运行稳定、响应迅速，语音识别准确率≥90%，各传感器检测精度满足设计要求，OLED显示清晰实时，环境参数超出预设阈值时可快速触发报警，WiFi模块与手机端连接稳定，可实现数据实时上传和远程监控，各项性能均达到预设指标。本设计解决了传统家居控制繁琐、环境监测不及时、远程管控缺失等痛点，结构简单、性价比高、实用性强，适用于家庭、公寓等各类居住场景，具有良好的实际应用价值和市场推广前景，也为STM32单片机在智能家居语音控制领域的应用提供了实践案例和技术参考。

关键词：STM32F103C8T6；智能家居；语音控制；环境检测；WiFi远程监控；OLED显示

第一章 引言

1.1 研究背景

在科技飞速发展的今天，智能家居作为物联网技术与家居生活深度融合的产物，正逐渐改变人们的居住方式，成为现代家居行业的发展主流。传统家居设备多采用手动控制方式，操作繁琐且缺乏灵活性，无法满足用户对便捷生活的追求；同时，家居环境中的温湿度、空气质量、烟雾、一氧化碳等参数直接影响用户的居住舒适度和生命安全，传统环境监测方式滞后，难以实现实时监测和异常预警。

语音控制作为一种自然、便捷的人机交互方式，无需用户手动操作，只需通过语音指令即可实现对家居设备的控制，极大提升了家居控制的便捷性；而WiFi远程监控技术则打破了空间限制，用户可随时随地通过手机APP查看家居环境状态、控制家居设备。近年来，嵌入式技术、传感器技术、语音识别技术和WiFi通信技术的快速发展，为智能家居语音控制系统的研发提供了坚实的技术支撑。基于STM32单片机设计一款集成语音控制、多环境检测、远程监控的智能家居系统，能够有效解决传统家居的诸多痛点，满足用户对智能化、便捷化、安全化家居生活的需求，具有重要的现实应用意义。

1.2 研究意义

本研究的理论意义与实际意义如下：

理论意义：探索STM32F103C8T6单片机与LD3320语音识别模块、多类型环境传感器（温湿度、空气质量、烟雾、一氧化碳、气压）、ESP8266 WiFi模块及执行设备的融合应用方法，优化语音识别算法和传感器数据采集与滤波算法，完善智能家居语音控制系统的设计思路，解决语音识别准确率、多设备协同控制、WiFi远程通信稳定性等关键技术问题，为嵌入式系统在智能家居、语音控制领域的应用提供新的实践案例和技术参考，推动智能家居语音控制相关技术的创新与发展。

实际意义：设计的智能家居语音控制系统能够通过语音指令快速控制自动窗帘、灯光、风扇的启停，操作便捷、响应迅速，解放用户双手；实时检测家居环境中的温湿度、空气质量、烟雾浓度、一氧化碳浓度和气压参数，通过OLED屏幕直观显示各项数据，环境参数超出预设阈值时立即触发蜂鸣器报警，提醒用户及时处理，保障居住安全；通过ESP8266 WiFi模块实现与手机APP的连接，用户可随时随地查看环境数据、远程控制家居设备，提升家居控制的灵活性。该系统结构简单、成本低廉、操作便捷、实用性强，能够有效提升用户居住体验，保障居住安全，适用于家庭、公寓等各类居住场景，具有较高的实用价值和市场推广前景。

1.3 国内外研究现状

国外在智能家居语音控制领域的研究起步较早，技术相对成熟，涌现出一批功能完善的产品和解决方案。例如，亚马逊的Alexa、谷歌的Google Home、苹果的Siri等语音助手，已实现与各类智能家居设备的联动，支持语音控制、远程监控、环境检测等多项功能，语音识别准确率高、交互体验好，但此类产品价格高昂，核心技术封闭，且部分功能与国内家居场景适配性不足，难以在国内广泛普及。

国内近年来也加大了智能家居语音控制技术的研发力度，相关技术快速发展，性价比优势凸显。国内企业和科研机构围绕STM32等嵌入式芯片，结合LD3320、ASR01等语音识别模块和ESP8266、ESP32等WiFi模块，设计了多款智能家居语音控制系统，实现了基本的语音控制和环境检测功能。但现有系统仍存在一些不足：部分系统语音识别准确率不高，易受环境噪音干扰；部分系统检测参数单一，缺乏烟雾、一氧化碳、气压等关键安全指标的检测；还有部分系统远程监控稳定性不足，数据上传延迟较高，报警功能不够完善。本设计在现有研究基础上，优化语音识别算法，整合多类型环境传感器，提升WiFi远程通信稳定性，完善报警机制，形成功能完善、性能稳定、性价比高的智能家居语音控制系统解决方案。

1.4 研究内容与技术路线

本文的主要研究内容是设计并实现一款基于STM32的智能家居语音控制系统，具体包括以下几个方面：

1.  系统总体方案设计：明确系统功能需求和性能指标，设计系统总体架构，确定各硬件模块的选型和接口设计，规划软件总体流程，确保各模块协同工作，同时兼顾系统的灵活性和扩展性。

2.  硬件电路设计：完成STM32核心控制模块、语音识别模块、环境检测传感器模块、执行模块、OLED显示模块、WiFi通信模块、蜂鸣器报警模块及电源模块的电路设计与焊接调试，确保各模块工作稳定、接口兼容。

3.  软件程序设计：基于Keil MDK开发环境，采用模块化编程思想，编写各模块的驱动程序和应用程序，实现语音识别与控制、传感器数据实时采集与处理、OLED数据显示、阈值判断与报警触发、WiFi远程通信及手机APP交互等功能。

4.  系统测试与优化：搭建测试环境，对系统各功能模块进行全面测试，包括语音识别准确率、传感器检测精度、OLED显示效果、设备控制响应、WiFi通信稳定性、手机端远程监控等，分析测试结果，针对存在的问题（如语音识别误判、检测误差、通信卡顿）进行优化，确保系统运行稳定、性能可靠。

本文的技术路线为：需求分析→总体方案设计→硬件选型与电路设计→软件编程与调试→系统集成与测试→优化完善→论文撰写。

1.5 论文结构安排

本文共分为6章，具体结构安排如下：

第1章：引言。阐述研究背景、研究意义、国内外研究现状、研究内容与技术路线，以及论文的结构安排。

第2章：系统总体方案设计。明确系统功能需求和性能指标，设计系统总体架构，确定硬件模块选型和软件总体流程。

第3章：系统硬件设计。详细设计各硬件模块的电路，包括核心控制模块、语音识别模块、传感器模块、执行模块、显示模块、WiFi通信模块和电源模块。

第4章：系统软件设计。基于模块化编程思想，编写各模块的驱动程序和应用程序，实现系统的各项核心功能，重点阐述语音识别与控制、WiFi远程通信与手机APP交互、报警逻辑的实现。

第5章：系统测试与结果分析。搭建测试环境，对系统各功能进行测试，分析测试结果，验证系统的可行性和稳定性。

第6章：总结与展望。总结本文的研究成果，分析系统存在的不足，对未来的改进方向进行展望。

第二章 系统总体方案设计

2.1 系统功能需求分析

结合智能家居的实际使用需求和用户操作习惯，本基于STM32的智能家居语音控制系统需实现多项核心功能，同时具备故障检测、报警提示等辅助功能，具体功能需求如下：

1.  语音控制功能：支持语音指令识别，可通过语音控制自动窗帘、灯光、风扇的开启与关闭，语音识别响应迅速、准确率高，支持常用指令自定义，抗环境噪音干扰，满足用户便捷控制需求。语音控制主要特点：识别速度快、响应时间短，无需手动操作，交互自然；支持多指令识别，可区分不同设备的控制指令，避免误触发；具备抗干扰能力，在普通家庭环境噪音下仍能准确识别指令。

2.  环境参数检测功能：通过DHT11温湿度传感器、MQ-135空气质量传感器、MQ-2烟雾传感器、MQ-7一氧化碳传感器、BMP180气压传感器，实时采集家居环境中的温湿度、空气质量（有害气体浓度）、烟雾浓度、一氧化碳浓度、气压参数，为后续报警和用户参考提供可靠依据。

3.  OLED显示功能：将检测到的各项环境参数（温湿度、空气质量、烟雾浓度、一氧化碳浓度、气压）、当前系统工作状态、各执行设备（窗帘、灯光、风扇）的开启或关闭状态，以及语音识别结果、报警信息，实时显示在OLED屏幕上，方便用户本地直观查看。

4.  异常报警功能：预设各环境参数的安全阈值，当检测到的烟雾浓度、一氧化碳浓度超出安全阈值，或温湿度、空气质量、气压超出预设合理范围时，有源蜂鸣器立即发出报警提示，同时在OLED屏幕上显示报警信息，提醒用户及时处理，保障居住安全；报警可通过语音指令、手机APP或手动按键取消。

5.  WiFi远程监控功能：系统通过ESP8266 WiFi模块与手机APP建立连接，实现双向数据交互：手机端可实时查看家居环境中的各项参数、系统工作状态、设备运行状态及语音识别记录；用户可通过手机APP远程控制自动窗帘、灯光、风扇的启停，设置环境参数阈值，取消报警，实现远程管控。

6.  手动控制功能：支持手动模式切换，手动模式下，用户可通过独立按键控制各执行设备的启停、阈值调节、报警取消，满足用户手动干预控制的需求，作为语音控制和远程控制的补充。

7.  辅助功能：具备故障检测功能，当传感器、语音模块、WiFi模块、执行设备出现故障时，OLED屏幕显示故障信息，蜂鸣器发出提示音；具备低功耗设计，降低系统能耗，适合长期不间断运行；具备语音反馈功能，语音指令执行后，系统通过语音反馈执行结果，提升用户交互体验。

2.2 系统性能指标

为确保系统运行稳定、监测精准、响应迅速，结合实际使用需求和硬件特性，制定以下性能指标：

1.  控制核心：STM32F103C8T6单片机，基于ARM Cortex-M3内核，主频72MHz，128KB Flash，20KB SRAM，支持GPIO、USART、ADC等外设，运行稳定，响应迅速。

2.  语音控制：

①  语音识别模块：LD3320，支持非特定人语音识别，识别率≥90%，响应时间≤1s，支持100条以上自定义指令；

②  控制指令：支持“打开窗帘”“关闭窗帘”“打开灯光”“关闭灯光”“打开风扇”“关闭风扇”等常用指令，可自定义指令内容；

③  抗干扰能力：在50dB以下环境噪音中，识别准确率保持≥85%，适应普通家庭环境。

3.  环境参数检测：

①  温湿度：DHT11传感器，温度测量范围0℃~50℃，检测精度±2℃；湿度测量范围20%RH~90%RH，检测精度±5%RH，响应时间≤2s，阈值可调节；

②  空气质量：MQ-135传感器，检测范围10~1000ppm，响应时间≤5s，阈值可调节，能够检测甲醛、苯、氨气等有害气体；

③  烟雾浓度：MQ-2传感器，检测范围0~10000ppm，响应时间≤10s，检测精度±50ppm，阈值可调节，可检测烟雾、可燃气体；

④  一氧化碳浓度：MQ-7传感器，检测范围0~1000ppm，响应时间≤10s，检测精度±50ppm，阈值可调节，超出安全阈值（≥30ppm）触发报警；

⑤  气压：BMP180传感器，测量范围300~1100hPa，检测精度±1hPa，响应时间≤5s，实时显示气压变化。

4.  显示功能：OLED屏幕分辨率128×64，I2C接口，显示清晰，刷新频率≥10Hz，实时同步显示环境参数、系统模式、设备状态、语音识别结果及报警提示。

5.  WiFi通信：ESP8266 WiFi模块，支持WiFi 802.11 b/g/n协议，通信距离≥10m（无遮挡），通信稳定，指令响应时间≤1s，数据上传频率≥1次/秒，支持与手机APP双向通信。

6.  执行模块：

①  自动窗帘：采用步进电机驱动，工作电压5V，转速可调，响应时间≤1s，启停控制精准，可实现全开、全关控制；

②  灯光：LED灯光模块，工作电压5V，亮度适中，响应时间≤0.1s，启停控制精准；

③  风扇：5V小型风扇模块，转速可调，响应时间≤0.5s，通风效果良好。

7.  报警功能：有源蜂鸣器，报警音量≥70dB，响应时间≤0.1s，参数异常时立即触发，可通过语音、手机APP或按键取消报警。

8.  远程控制：手机端与系统通信延迟≤2s，数据更新频率≥1次/秒，远程控制指令响应及时，无明显卡顿。

9.  功耗：待机功耗≤0.5W，工作功耗≤10W，可通过电源适配器供电，适合长期不间断运行。

2.3 系统总体架构设计

本系统采用分层架构设计，分为硬件层、驱动层、应用层与用户层，架构清晰、层次分明，各层协同工作，确保系统各项功能稳定实现，具体架构如下：

1.  硬件层：作为系统的物理基础，包括STM32核心控制模块、语音识别模块（LD3320）、环境检测传感器模块（DHT11、MQ-135、MQ-2、MQ-7、BMP180）、执行模块（步进电机、LED灯光、风扇）、OLED显示模块、WiFi通信模块（ESP8266）、有源蜂鸣器报警模块、按键模块和电源模块。各模块通过接口与核心控制模块连接，实现语音识别、数据采集、指令执行、信息交互和远程通信。

2.  驱动层：负责驱动各硬件模块正常工作，包括语音识别模块驱动、传感器驱动、执行设备驱动、OLED驱动、WiFi模块驱动、按键驱动、蜂鸣器驱动，为应用层提供统一的接口，简化应用层程序设计，提升系统可维护性和可扩展性。

3.  应用层：是系统的核心功能实现层，包括语音识别与控制模块、数据采集与处理模块、显示控制模块、手动控制模块、报警模块、阈值调节模块、WiFi远程通信模块、手机端交互模块和故障检测模块，实现系统的各项核心功能。

4.  用户层：为用户提供交互接口，包括OLED屏幕显示、按键操作、语音交互和手机端APP操作，用户通过该层实现对系统的状态查看、参数设置、模式切换和远程管控，操作便捷、直观。

2.4 硬件模块选型

根据系统功能需求和性能指标，结合性价比和实用性原则，选择合适的硬件模块，确保系统运行稳定、监测精准，具体选型及参数说明如下表2-1所示：

模块名称	型号	参数说明
核心控制模块	STM32F103C8T6	基于ARM Cortex-M3内核，主频72MHz，128KB Flash，20KB SRAM，支持GPIO、USART、ADC等外设，低功耗，性价比高，适合作为核心控制单元，满足多模块协同控制需求。
语音识别模块	LD3320	非特定人语音识别模块，支持100条以上自定义指令，识别率≥90%，响应时间≤1s，工作电压3.3V~5V，UART接口，可直接与STM32通信，抗干扰能力强，适合家庭环境使用。
显示模块	0.96英寸OLED屏幕	I2C接口，分辨率128×64，显示清晰，功耗低（工作电流≤10mA），可实时显示环境参数、系统状态、设备状态、语音识别结果和报警信息，操作便捷，适合本地显示。
温湿度传感器	DHT11	数字式温湿度传感器，测量范围：温度0℃~50℃，湿度20%RH~90%RH，检测精度：温度±2℃，湿度±5%RH，响应时间≤2s，单总线通信，直接与STM32 GPIO引脚连接，电路简单。
空气质量传感器	MQ-135	半导体式空气质量传感器，检测范围10~1000ppm，响应时间≤5s，输出模拟信号，通过ADC采集转换，可检测甲醛、苯、氨气等有害气体，空气质量过高时触发报警。
烟雾传感器	MQ-2	半导体式烟雾传感器，检测范围0~10000ppm，响应时间≤10s，输出模拟信号，通过ADC采集转换，可检测烟雾、可燃气体，浓度超出阈值时触发报警，灵敏度高。
一氧化碳传感器	MQ-7	半导体式一氧化碳传感器，检测范围0~1000ppm，响应时间≤10s，输出模拟信号，通过ADC采集转换，检测精度±50ppm，一氧化碳浓度≥30ppm时触发报警，保障居住安全。
气压传感器	BMP180	数字式气压传感器，测量范围300~1100hPa，检测精度±1hPa，响应时间≤5s，I2C接口，可实时采集气压数据，通过OLED屏幕和手机APP显示，适合环境监测。
WiFi通信模块	ESP8266（ESP-01）	支持WiFi 802.11 b/g/n协议，USART接口，工作电压3.3V，通信距离≥10m（无遮挡），支持AT指令配置，可与手机APP建立稳定连接，实现数据上传和指令接收。
执行模块-窗帘驱动	28BYJ-48步进电机+ULN2003驱动板	步进电机工作电压5V，步距角5.625°/64，扭矩适中，通过ULN2003驱动板与STM32连接，由STM32控制转速和转向，实现窗帘的开启与关闭，控制精准。
执行模块-灯光	5V LED灯模块	工作电压5V，亮度适中，功耗低，响应时间≤0.1s，通过GPIO引脚直接驱动，由STM32控制启停，适合家庭照明控制。
执行模块-风扇	5V小型风扇模块	工作电压5V，转速可调，通风效果良好，响应时间≤0.5s，通过GPIO引脚直接驱动，由STM32控制启停，用于室内通风。
报警模块	有源蜂鸣器	工作电压5V，报警音量≥70dB，响应迅速，无需复杂驱动电路，高电平触发，用于参数异常报警和故障提示，声音清晰、穿透力强。
按键模块	独立轻触按键（6个）	工作电压3.3V，结构简单，操作便捷，分别用于模式切换、阈值调节（±）、设备手动控制（窗帘、灯光、风扇）、报警取消，软件需加入消抖处理。
电源模块	AMS1117-3.3V	将5V输入转换为3.3V稳定输出，为STM32单片机、传感器、OLED、WiFi模块、语音识别模块供电；搭配5V电源适配器，为步进电机、LED灯、风扇、蜂鸣器等执行设备供电，稳定性高。

2.5 软件总体流程设计

系统软件采用模块化编程思想，基于Keil MDK开发环境，使用C语言编写，总体流程清晰，确保各项功能实时响应、协同工作，具体流程如下：

1.  系统初始化：包括STM32微控制器初始化（时钟、GPIO、USART、ADC、I2C等外设初始化）、各硬件模块初始化（语音识别模块、传感器、OLED、WiFi模块、执行设备、按键、蜂鸣器），初始化完成后，OLED显示屏显示系统启动信息，加载默认阈值（各参数标准阈值），进入语音控制模式，系统处于正常工作状态，同时ESP8266 WiFi模块启动，连接指定WiFi网络，等待与手机端建立连接。

2.  语音识别与控制：LD3320语音识别模块实时采集用户语音指令，将语音信号转换为数字信号并传输至STM32，STM32对指令进行解析，识别出对应的控制指令（如打开窗帘、关闭灯光），执行相应的设备控制动作，同时通过语音反馈执行结果（如“窗帘已打开”），并将操作结果同步显示在OLED屏幕上，上传至手机端。

3.  数据采集：系统实时采集各传感器数据，包括DHT11的温湿度数据、MQ-135的空气质量数据、MQ-2的烟雾浓度数据、MQ-7的一氧化碳浓度数据、BMP180的气压数据，通过ADC转换和数据处理（滤波、校准），得到准确的环境参数，存储到全局变量中。

4.  信息显示：将采集到的各项环境参数、系统工作模式（语音/手动）、系统运行状态，以及窗帘、灯光、风扇的开启/关闭状态，还有语音识别结果、报警信息，同步显示在OLED屏幕上，实时更新，方便用户本地直观查看。

5.  WiFi通信交互：

（1）数据上传：通过ESP8266 WiFi模块，将实时采集的环境参数、系统工作模式、设备运行状态、语音识别记录、报警信息，定期上传至手机端，确保手机APP能够实时同步查看。

（2）指令接收：接收手机端发送的指令（如模式切换、设备启停、阈值调节、报警取消），执行相应操作，并将操作结果反馈给手机端，实现双向交互。

6.  阈值判断与报警：将采集到的各项环境参数与预设阈值进行对比，若烟雾浓度、一氧化碳浓度超出安全阈值，或温湿度、空气质量、气压超出预设合理范围，立即触发有源蜂鸣器报警，同时在OLED屏幕上显示报警信息（如“一氧化碳浓度过高”），并将报警信息上传至手机端，提醒用户及时处理；用户可通过语音指令、手机APP或按键取消报警。

7.  模式判断：判断系统当前工作模式（语音/手动），若为语音模式，优先响应语音指令；若为手动模式，响应用户按键操作或手机端指令，执行手动控制逻辑，控制设备启停、阈值调节、报警取消等操作。

8.  故障检测与处理：系统实时检测各传感器和执行模块的工作状态，若检测到传感器无数据、执行设备无响应、WiFi通信中断、语音模块故障等问题，触发蜂鸣器提示音，OLED屏幕显示故障信息（如“WiFi连接异常”“语音模块故障”），提醒用户排查问题，并将故障信息上传至手机端。

9.  循环执行：系统不断循环执行上述流程，确保各项功能实时响应，运行稳定，持续实现智能家居的语音控制、环境监测和远程管控。

第三章 系统硬件设计

3.1 核心控制模块电路设计

核心控制模块采用STM32F103C8T6单片机，作为整个系统的“大脑”，负责接收语音识别模块的指令、各传感器的数据，解析用户按键和手机端指令，控制各执行模块的工作，其电路设计主要包括电源电路、晶振电路和复位电路，具体设计如下：

1.  电源电路：采用AMS1117-3.3V稳压芯片，将外部5V电源转换为3.3V稳定电压，为STM32单片机、传感器、OLED屏幕、WiFi模块、语音识别模块供电。电路中加入10μF电解电容和0.1μF陶瓷电容滤波，减少电源噪声，确保供电稳定，避免电压波动影响系统运行；同时设计电源指示灯（LED），方便查看电源工作状态。

2.  晶振电路：采用8MHz高速外部晶振（HSE）和32.768kHz低速外部晶振（LSE），其中8MHz晶振用于提供系统时钟，经过PLL倍频后可达72MHz，满足系统高速运行需求；32.768kHz晶振用于RTC实时时钟，实现时间同步和定时功能。晶振电路中加入两个18pF电容，确保晶振稳定振荡，避免时钟漂移。

3.  复位电路：采用RC复位电路，由10KΩ电阻和10μF电容组成，当系统上电或出现异常时，能够自动复位，确保系统重新启动并正常运行。复位按键采用轻触式按键，用户也可手动触发复位，方便系统调试和故障处理。

核心控制模块的关键GPIO引脚分配如下：PA0（MQ-2烟雾传感器ADC采集）、PA1（MQ-7一氧化碳传感器ADC采集）、PA2（MQ-135空气质量传感器ADC采集）、PA3（DHT11温湿度传感器）、PA4-PA7（步进电机控制引脚）、PA8（LED灯光控制）、PA9（风扇控制）、PA10-PA11（USART1，连接LD3320语音模块）、PA12-PA13（USART2，连接ESP8266 WiFi模块）、PB0（蜂鸣器控制引脚）、PB1-PB6（按键接口）、PB8-PB9（OLED I2C接口）、PB10-PB11（BMP180 I2C接口）。

3.2 语音识别模块电路设计（LD3320）

语音识别模块采用LD3320，非特定人语音识别，电路设计简单、抗干扰能力强，用于采集用户语音指令并转换为数字信号传输至STM32。具体设计如下：LD3320的VCC引脚接3.3V电源，GND引脚接地，TXD引脚（发送引脚）连接至STM32的PA10引脚（USART1_RX），RXD引脚（接收引脚）连接至STM32的PA11引脚（USART1_TX），CS引脚（片选引脚）接高电平（默认选中），RST引脚（复位引脚）接STM32的PB7引脚，用于控制模块复位。

LD3320模块上电后，通过USART1与STM32建立通信，STM32发送配置指令设置语音识别词库，用户发出语音指令后，模块采集语音信号，进行识别处理，将识别结果通过TXD引脚发送至STM32，STM32解析后执行相应控制动作。电路中加入0.1μF陶瓷电容滤波，减少信号干扰，确保语音识别和通信稳定。

3.3 环境检测传感器模块电路设计

3.3.1 温湿度传感器模块（DHT11）

温湿度传感器采用DHT11，数字式传感器，单总线通信，电路设计简单、抗干扰能力强，用于实时采集家居环境中的温湿度数据。具体设计如下：DHT11的VCC引脚接3.3V电源，GND引脚接地，DATA引脚（数据引脚）连接至STM32的PA3引脚，同时在DATA引脚与VCC引脚之间连接一个4.7KΩ上拉电阻，确保数据传输稳定，避免信号干扰。STM32通过发送复位信号、应答信号和指令，读取传感器采集的温湿度数据，检测精度满足系统设计要求，适合家居环境温湿度监测。

3.3.2 空气质量传感器模块（MQ-135）

空气质量传感器采用MQ-135，半导体式传感器，输出模拟信号，用于检测家居环境中的空气质量（有害气体浓度），为报警提供依据。电路设计如下：MQ-135传感器的VCC引脚接5V电源，GND引脚接地，AO引脚（模拟信号输出）连接至STM32的PA2引脚（ADC通道2），DO引脚（数字信号输出）悬空（本设计采用模拟信号采集，提高检测精度）。当家居环境中有害气体浓度变化时，传感器输出的模拟电压随之变化，STM32通过ADC采集该电压值，经过模数转换和数据校准，判断空气质量是否超出阈值，触发报警。电路中加入1KΩ限流电阻和0.1μF陶瓷电容，减少信号干扰，保护STM32引脚。

3.3.3 烟雾传感器模块（MQ-2）

烟雾传感器采用MQ-2，半导体式传感器，输出模拟信号，用于检测家居环境中的烟雾浓度和可燃气体浓度，保障居住安全。电路设计如下：MQ-2传感器的VCC引脚接5V电源，GND引脚接地，AO引脚（模拟信号输出）连接至STM32的PA0引脚（ADC通道0），DO引脚（数字信号输出）悬空。当检测到烟雾或可燃气体时，传感器输出的模拟电压随浓度变化而变化，STM32通过ADC采集该电压值，经过模数转换和数据处理，得到烟雾浓度值，若超出预设阈值，触发蜂鸣器报警。电路中加入1KΩ限流电阻和0.1μF陶瓷电容，减少信号干扰，保护STM32引脚。

3.3.4 一氧化碳传感器模块（MQ-7）

一氧化碳传感器采用MQ-7，半导体式传感器，输出模拟信号，用于检测家居环境中的一氧化碳浓度，避免一氧化碳中毒。电路设计如下：MQ-7传感器的VCC引脚接5V电源，GND引脚接地，AO引脚（模拟信号输出）连接至STM32的PA1引脚（ADC通道1），DO引脚（数字信号输出）悬空。当一氧化碳浓度变化时，传感器输出的模拟电压随之变化，STM32通过ADC采集该电压值，经过模数转换和数据校准，得到一氧化碳浓度值，当浓度≥30ppm（安全阈值）时，立即触发蜂鸣器报警，并将报警信息上传至手机端。电路中加入1KΩ限流电阻和0.1μF陶瓷电容，减少信号干扰，保护STM32引脚。

3.3.5 气压传感器模块（BMP180）

气压传感器采用BMP180，数字式传感器，I2C接口，测量精度高，用于实时采集家居环境中的气压数据。电路设计如下：BMP180的VCC引脚接3.3V电源，GND引脚接地，SDA引脚（数据线）连接至STM32的PB11引脚（I2C2_SDA），SCL引脚（时钟线）连接至STM32的PB10引脚（I2C2_SCL）。STM32通过I2C通信协议，向BMP180发送指令，读取传感器采集的气压数据，经过数据处理后，显示在OLED屏幕上并上传至手机端。电路中加入0.1μF陶瓷电容滤波，确保数据传输稳定。

3.4 执行模块电路设计

3.4.1 窗帘驱动电路（步进电机+ULN2003驱动板）

自动窗帘采用28BYJ-48步进电机驱动，搭配ULN2003驱动板，增强STM32引脚的驱动能力，实现窗帘的精准启停和转向控制。电路设计如下：ULN2003驱动板的VCC引脚接5V电源，GND引脚接地，IN1~IN4引脚（控制引脚）分别连接至STM32的PA4~PA7引脚，驱动板的OUT1~OUT4引脚分别连接至步进电机的4个引脚。STM32通过输出不同时序的脉冲信号，控制步进电机的转速和转向，实现窗帘的开启与关闭；当电机运行到极限位置时，通过程序设定停止运行，避免电机损坏。电路中加入二极管，保护驱动板和电机，避免反向电动势损坏模块。

3.4.2 灯光与风扇驱动电路

LED灯光和风扇均通过STM32 GPIO引脚直接驱动，电路设计简单、控制便捷。具体设计如下：LED灯光模块的VCC引脚接5V电源，GND引脚通过一个NPN三极管（PNP8050）接地，三极管的基极通过1KΩ限流电阻连接至STM32的PA8引脚；风扇模块的VCC引脚接5V电源，GND引脚通过另一个NPN三极管接地，三极管的基极通过1KΩ限流电阻连接至STM32的PA9引脚。当STM32输出高电平时，三极管导通，灯光或风扇通电启动；输出低电平时，三极管截止，灯光或风扇断电停止。这种设计可通过三极管增强驱动能力，避免STM32引脚直接驱动导致电流不足，确保设备正常工作。

3.4.3 报警模块电路（有源蜂鸣器）

有源蜂鸣器用于参数异常报警和故障提示，电路设计如下：蜂鸣器的VCC引脚接5V电源，GND引脚通过一个NPN三极管（PNP8050）接地，三极管的基极通过1KΩ限流电阻连接至STM32的PB0引脚（GPIO输出）。当STM32输出高电平时，三极管导通，蜂鸣器通电发出警报声（音量≥70dB）；输出低电平时，三极管截止，蜂鸣器停止报警。这种设计可通过三极管增强驱动能力，避免STM32引脚直接驱动蜂鸣器导致电流不足，确保报警声音清晰、穿透力强。

3.5 显示模块电路设计（OLED屏幕）

OLED屏幕采用0.96英寸、128×64分辨率，I2C接口，功耗低、显示清晰，用于实时显示环境参数、系统状态、设备状态、语音识别结果及报警提示，电路设计如下：OLED屏幕的VCC引脚接3.3V电源，GND引脚接地，SDA引脚（数据线）连接至STM32的PB9引脚（I2C1_SDA），SCL引脚（时钟线）连接至STM32的PB8引脚（I2C1_SCL）。STM32通过I2C通信协议，向OLED屏幕发送显示指令和数据，控制OLED显示屏的显示内容，包括温湿度、空气质量、烟雾浓度、一氧化碳浓度、气压、系统模式、设备状态、语音识别结果、报警提示等，实现各项参数的实时同步显示，方便用户本地查看。

3.6 按键模块电路设计

按键模块采用6个独立轻触式按键，分别用于模式切换、阈值调节（±）、设备手动控制、报警取消，电路设计如下：每个按键的一端接地，另一端通过一个10KΩ上拉电阻连接至STM32的GPIO输入引脚（PB1-PB6）。按键功能分配：PB1（模式切换）、PB2（阈值调节+）、PB3（阈值调节-）、PB4（窗帘控制）、PB5（灯光控制）、PB6（报警取消）。当按键未按下时，GPIO引脚为高电平；当按键按下时，GPIO引脚接地，变为低电平，STM32通过检测GPIO引脚的电平变化，识别按键操作。为避免按键抖动导致的误操作，软件中需加入消抖处理程序（延时消抖，延时时间20ms），确保按键操作的准确性。

3.7 WiFi通信模块电路设计（ESP8266）

ESP8266 WiFi模块用于实现系统与手机端的无线通信，支持远程数据交互和指令控制，电路设计如下：ESP8266（ESP-01）的VCC引脚接3.3V电源（需确保供电电流充足，避免电压跌落），GND引脚接地，TX引脚（发送引脚）连接至STM32的PA12引脚（USART2_RX），RX引脚（接收引脚）连接至STM32的PA13引脚（USART2_TX），CH_PD引脚（使能引脚）接3.3V高电平（确保模块正常工作）。

STM32通过USART2串口与ESP8266模块通信，发送AT指令配置模块（如连接WiFi网络、设置波特率），正常工作时接收手机端发送的指令，上传实时监测数据和系统状态，实现双向通信，通信距离≥10m（无遮挡）。电路中加入0.1μF陶瓷电容滤波，减少信号干扰，确保WiFi通信稳定。

3.8 电源模块电路设计

电源模块采用AMS1117-3.3V稳压芯片，为整个系统提供稳定的供电，电路设计如下：外部5V电源适配器接入电路，经过保险丝后，连接至AMS1117-3.3V稳压芯片的输入引脚（IN），稳压芯片的输出引脚（OUT）输出3.3V稳定电压，为STM32单片机、传感器、OLED屏幕、WiFi模块、语音识别模块供电；同时，5V电源直接为步进电机、LED灯、风扇、蜂鸣器等执行设备供电。电路中加入电解电容和陶瓷电容滤波，减少电源噪声，确保供电稳定；加入
