在智能家居技术蓬勃发展的当下，KNX 协议凭借其开放性、兼容性和稳定性，成为构建智能建筑控制系统的重要标准。本次期末作业以 KNX 智能家居系统为基础，围绕客厅布线图展开功能设计与实现，旨在通过实训操作，掌握 KNX 系统中设备配置、群组地址设置、功能控制等核心技能，并将整个过程记录下来形成 CSDN 博文，为相关技术爱好者和学习者提供参考。​

一、项目整体规划​

1.1 任务需求分析​

本次作业需实现两大核心功能：走道区域灯光的自动控制以及客厅区域通过智能面板对智能照明的控制。具体涉及 8 路开关执行器、2 路调光执行器、4 路百叶窗执行器等设备，要完成多种类型负载（如走道灯、筒灯、壁灯、吊灯、电视灯、床头灯、百叶窗等）的开关、调光、角度控制，同时设置回家场景、全关场景等便捷操作模式，还需实现后壁灯的延时关闭以及现场环境光照度的读取。​

1.2 设备与负载对应关系​

根据作业要求，各设备与负载的对应关系如下：​

​

设备​	通道​	对应负载​
8 路开关执行器​	通道 A​	走道灯 L1​
8 路开关执行器​	通道 B​	右筒灯 L3​
8 路开关执行器​	通道 C​	左筒灯 L4​
8 路开关执行器​	通道 D​	后壁灯 L2​
8 路开关执行器​	通道 E​	前壁灯 L6​
8 路开关执行器​	通道 F​	吊灯 L5​
2 路调光执行器​	通道 A​	电视灯​
2 路调光执行器​	通道 B​	床头灯​
4 路百叶窗执行器​	通道 A​	百叶窗​

​

二、项目搭建与配置​

2.1 新建项目​

在实训环境中，打开 KNX 系统的编程软件（如 ETS），按照要求以 “姓名 + 学号” 新建项目。新建项目时，需准确填写项目相关信息，如项目名称、描述等，以便后续管理和维护。这一步骤是整个项目的起点，确保项目名称的唯一性和规范性，有助于在多个项目同时存在时快速识别和区分。​

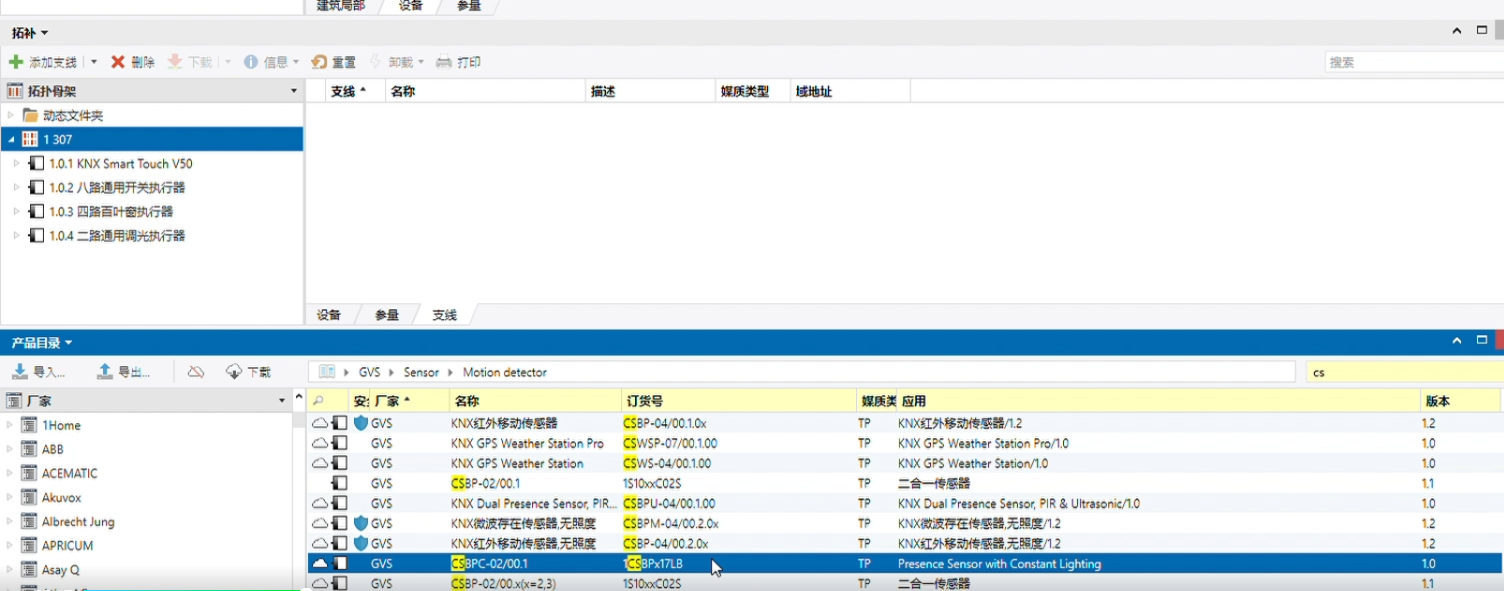

2.2 添加设备到拓扑结构​

在新建好的项目中，进入拓扑结构界面，根据实际的设备连接情况，依次添加 8 路开关执行器、2 路调光执行器、4 路百叶窗执行器等设备。在添加设备过程中，要确保设备的型号、地址等参数设置准确无误。每添加一个设备，都需要通过编程软件与设备进行通信测试，确保设备能够正常被识别和控制。这一过程就像是在搭建智能家居的 “骨架”，每一个设备都是不可或缺的组成部分，只有正确添加和配置，才能为后续功能实现奠定基础。​

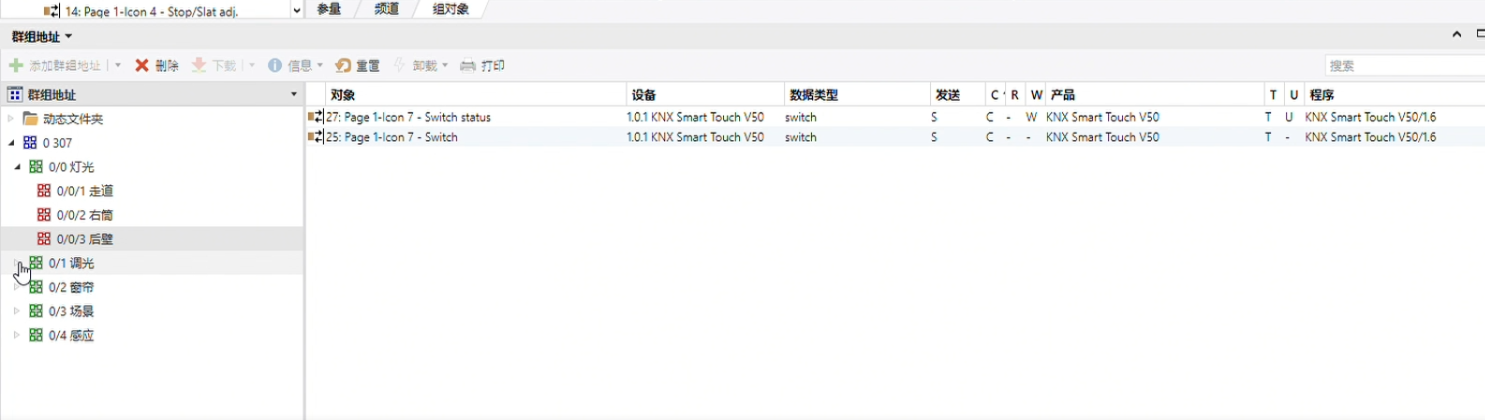

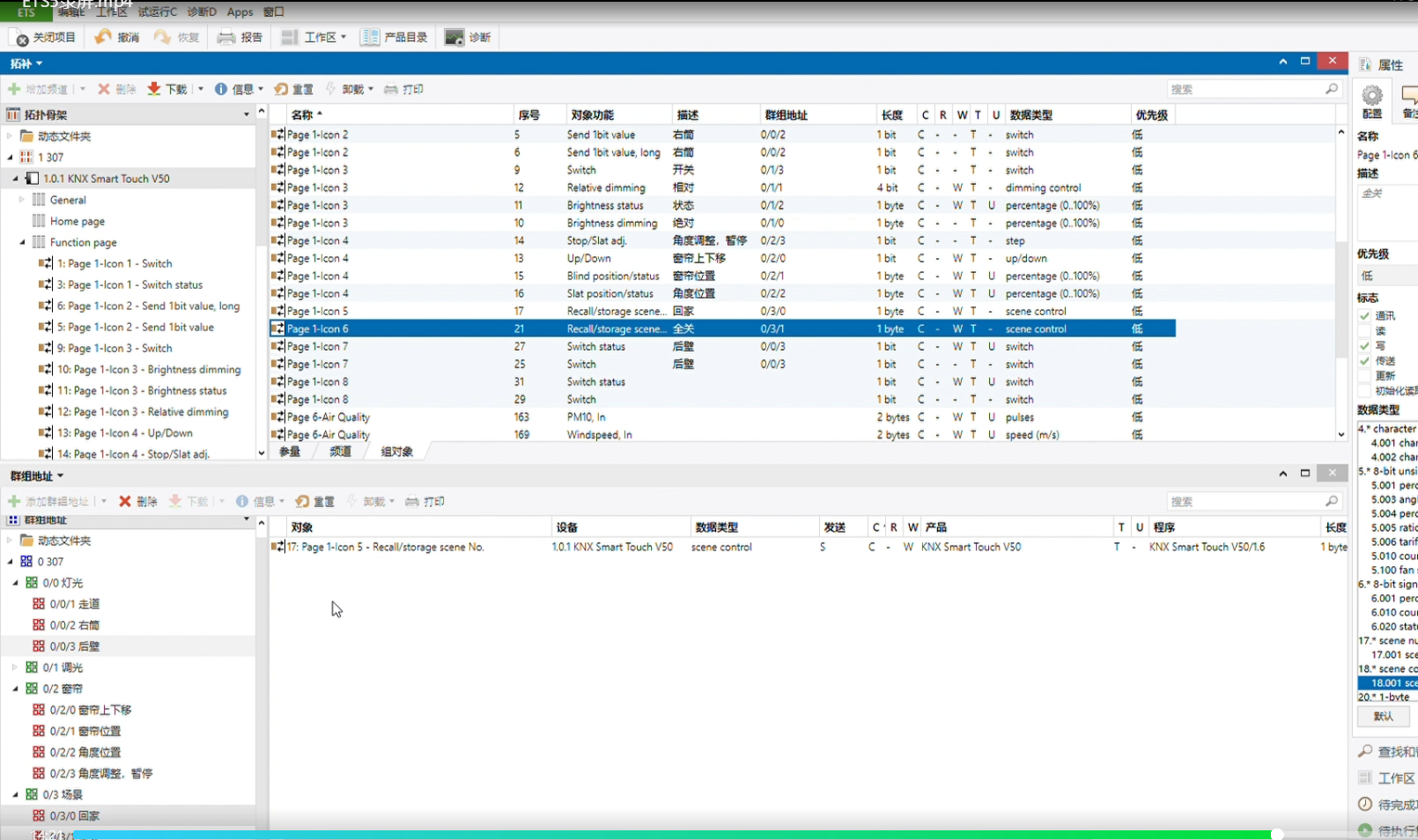

2.3 建立群组地址​

根据要求建立 3 级结构的群组地址，主群组设为 “客厅”。群组地址的设置是 KNX 系统实现灵活控制的关键，通过将不同设备的通道添加到相应的群组地址中，可以实现对多个设备的集中控制和场景联动。例如，将走道灯 L1 所在的 8 路开关执行器通道 A、右筒灯 L3 所在的通道 B、电视灯所在的 2 路调光执行器通道 A 以及百叶窗所在的 4 路百叶窗执行器通道 A 添加到 “回家场景” 的群组地址中，就可以通过一个操作实现多个设备的协同工作。在设置群组地址时，要遵循一定的逻辑和规范，方便后续的功能扩展和修改。​

三、触摸屏页面功能实现​

3.1 按钮 1 控制走道灯开关​

在触摸屏页面 1 中，添加按钮 1，并为其设置控制逻辑。当按钮 1 按下时，向 8 路开关执行器的通道 A 发送开灯指令，同时将对应的开灯指示灯状态设置为亮；当按钮 1 再次按下时，发送关灯指令，开灯指示灯状态设置为灭。这一功能的实现主要通过编程软件中的可视化编程界面，将按钮的触发事件与设备的控制指令进行关联。在实际操作中，需要仔细检查指令的发送和接收是否正常，确保走道灯能够准确响应按钮操作。​

3.2 按钮 2 控制右筒灯开关（长按开，短按关）​

添加按钮 2 后，为其设置长按和短按两种触发事件。当长按按钮 2 时，向 8 路开关执行器的通道 B 发送开灯指令，并点亮开灯指示灯；当短按按钮 2 时，发送关灯指令，关闭开灯指示灯。实现这一功能需要利用编程软件对按钮事件的处理机制，区分长按和短按的时间阈值，并准确关联相应的设备控制指令。在调试过程中，可能需要多次调整时间阈值，以达到最佳的操作体验。​

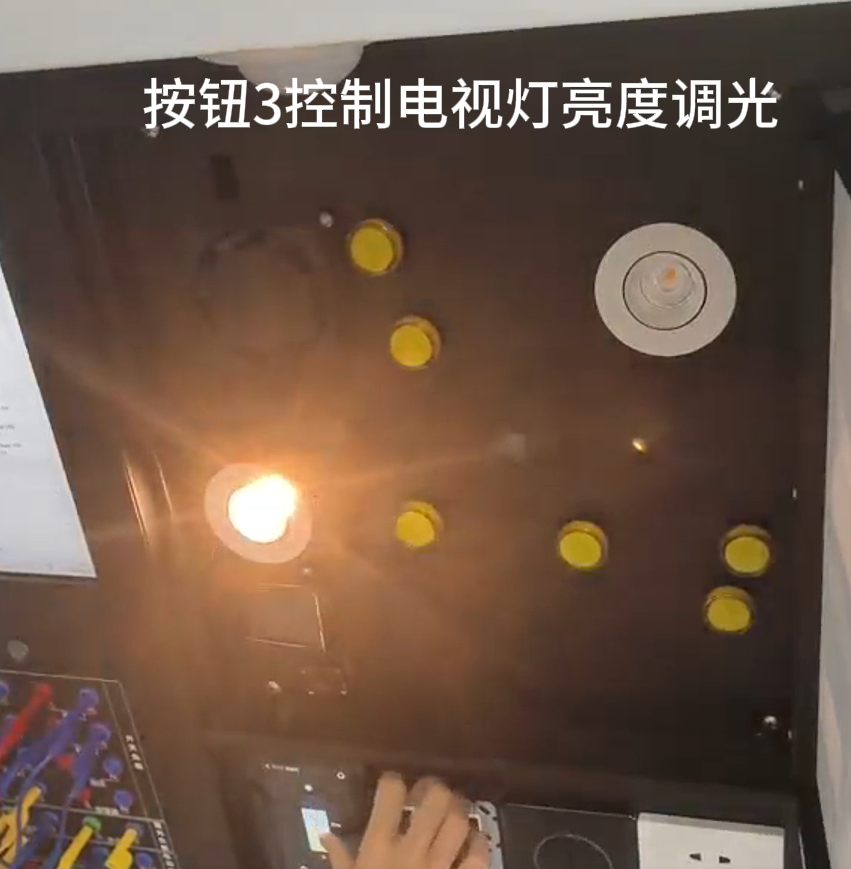

3.3 按钮 3 控制电视灯亮度调光​

按钮 3 用于控制电视灯的亮度调光，通过向 2 路调光执行器的通道 A 发送不同的亮度值指令来实现。在触摸屏页面上，可以设置亮度调节的范围和步长，用户通过点击按钮 3 或拖动进度条等方式，将亮度值发送给调光执行器，从而实现电视灯亮度的调节。在编程过程中，需要注意亮度值的格式和范围要与调光执行器的要求相匹配，同时要确保亮度调节的平滑性和准确性。​

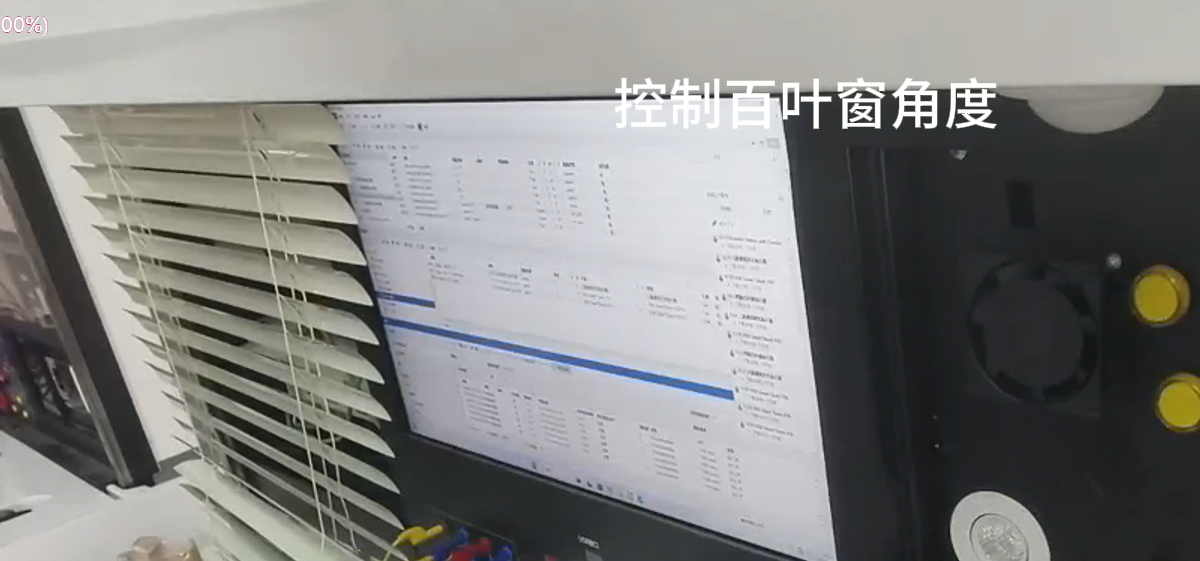

3.4 按钮 4 控制百叶窗的高度和角度​

按钮 4 通过触摸屏图标和进度条来控制百叶窗的高度和角度。在编程时，将进度条的数值变化与 4 路百叶窗执行器的通道 A 的控制指令相关联。当用户拖动控制高度的进度条时，发送相应的指令使百叶窗向上或向下运行到指定位置；拖动控制角度的进度条时，发送指令调整百叶窗的叶片角度。这一功能的实现需要精确计算进度条数值与百叶窗实际运行位置和角度的对应关系，确保控制的准确性和直观性。​

3.5 按钮 5 控制回家场景​

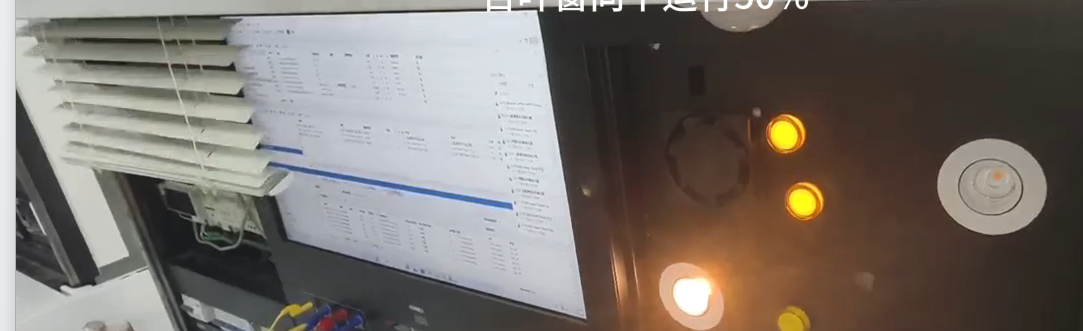

按钮 5 用于触发回家场景，当按下按钮 5 时，系统会同时向走道灯 L1（8 路开关执行器通道 A）、右筒灯 L3（8 路开关执行器通道 B）发送开灯指令，向电视灯（2 路调光执行器通道 A）发送亮度为 50% 的调光指令，向百叶窗（4 路百叶窗执行器通道 A）发送向下运行 50% 的指令。通过将这些设备的控制指令组合在 “回家场景” 的群组地址中，实现一键式的场景控制。在实际应用中，回家场景可以为用户提供便捷、舒适的回家体验，营造温馨的家居氛围。​

3.6 按钮 6 控制全关场景​

与回家场景类似，按钮 6 用于实现全关场景。按下按钮 6 时，系统向走道灯 L1、右筒灯 L3 发送关灯指令，向电视灯发送亮度为 0% 的调光指令，向百叶窗发送运行到顶部且叶片关闭的指令。全关场景可以帮助用户快速关闭所有设备，避免能源浪费，同时提高家居安全性。​

3.7 按钮 7 控制后壁灯开关（关灯延时 3 秒关闭）​

按钮 7 控制后壁灯 L2 的开关，当按下关灯按钮时，系统先执行关灯操作，然后通过编程设置一个 3 秒的延时，在延时结束后再次确认关灯状态。这一功能的实现需要利用编程软件中的延时函数，确保后壁灯在用户设定的时间后准确关闭。延时关闭功能在实际生活中具有一定的实用性，例如在用户离开房间时，灯光可以继续照亮一段时间，方便用户行动。​

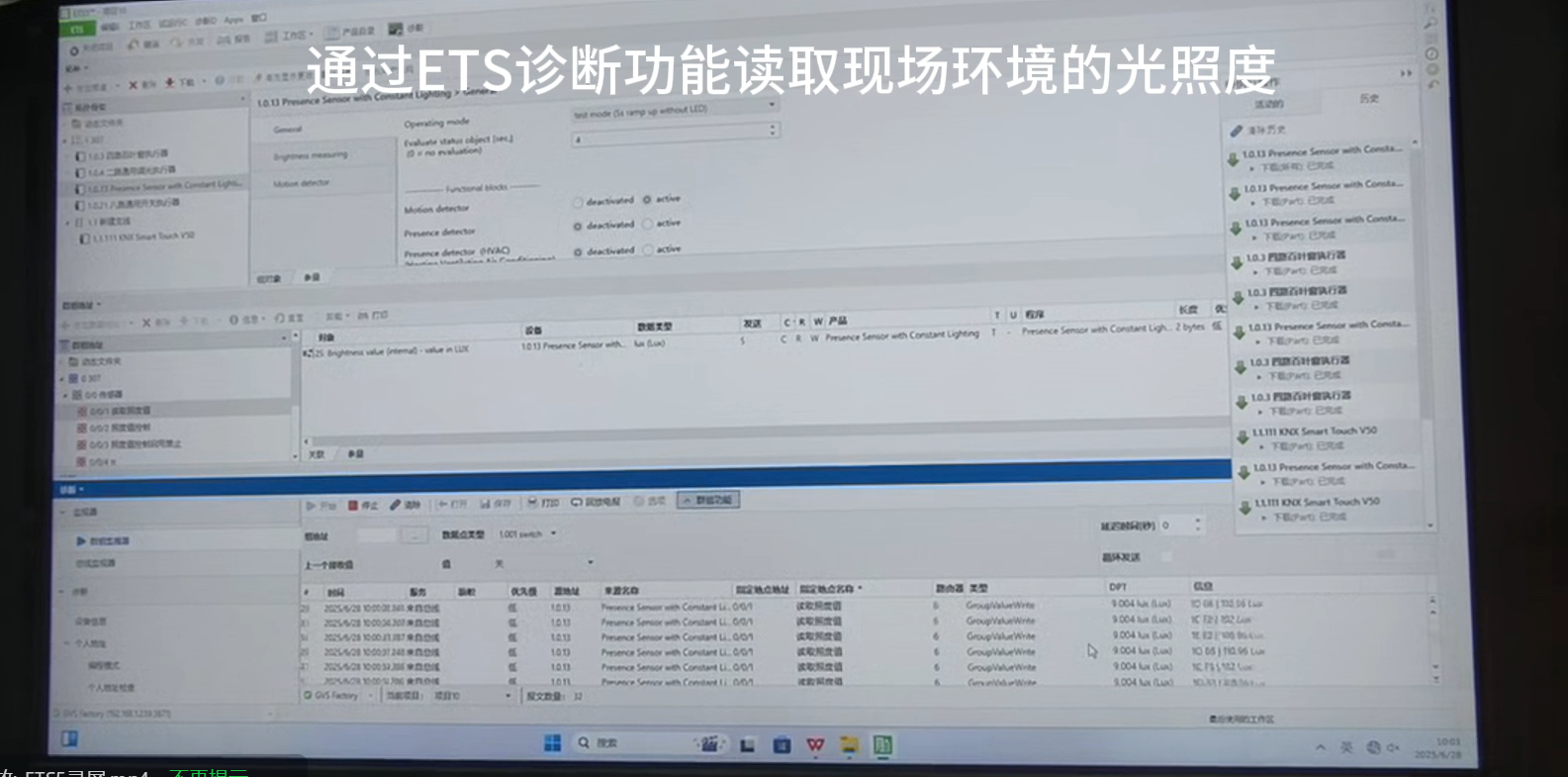

3.8 通过 ETS 诊断功能读取现场环境的光照度​

利用 ETS 软件的诊断功能，连接相应的光照度传感器设备（如果实训环境中配备），在触摸屏页面上显示现场环境的光照度数值。在编程时，需要配置传感器的数据读取和传输协议，确保光照度数据能够准确显示在触摸屏上。读取现场环境光照度可以为智能照明系统提供参考依据，实现根据环境光线自动调节灯光亮度的功能，进一步提升智能家居的智能化程度。​

四、自主设计 KNX 智能家居应用场景功能​

除了完成作业要求的基本功能外，还可以根据实际需求和创意，自主设计一些 KNX 智能家居应用场景功能。例如，设计 “观影场景”，当按下对应的按钮时，关闭大部分灯光（如走道灯、筒灯等），仅保留电视灯以较低亮度照明，同时将百叶窗关闭，营造出适合观影的黑暗环境；再如 “阅读场景”，打开特定的阅读灯（如前壁灯 L6），并将其亮度调节到合适的数值，为用户提供舒适的阅读光线。这些自主设计的场景功能可以进一步丰富智能家居的使用体验，满足用户多样化的生活需求。​

五、功能设计内容、实现过程与效果展示​

5.1 功能设计内容总结​

本次项目围绕客厅灯光和设备控制，设计了多种功能，包括走道灯和客厅各灯具的开关控制、电视灯的调光控制、百叶窗的高度和角度控制，以及回家场景、全关场景等便捷操作模式，还实现了后壁灯的延时关闭和现场环境光照度的读取。同时，自主设计了观影场景、阅读场景等扩展功能，提升了智能家居系统的实用性和趣味性。​

5.2 实现过程记录​

在实现过程中，首先完成项目的新建和设备添加，确保设备能够正常通信和识别。然后进行群组地址的设置，将设备通道合理分配到不同的群组地址中，为场景控制和集中控制奠定基础。接着在触摸屏页面上添加按钮和相关控件，并通过编程软件设置其控制逻辑和触发事件，实现各个功能的具体操作。在编程和调试过程中，遇到了设备通信不稳定、指令发送错误等问题，通过检查设备连接、重新配置参数、调试代码等方式逐一解决。每实现一个功能，都进行了多次测试，确保功能的稳定性和准确性。​

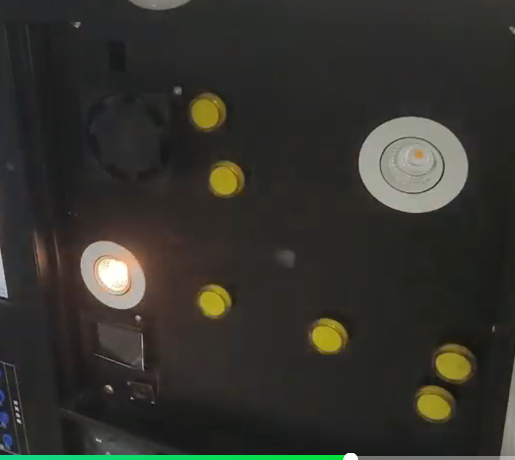

5.3 效果展示​

通过录制短视频的方式对整个项目的功能实现效果进行展示。在视频中，可以清晰地看到按下不同按钮时，相应设备的准确响应，如走道灯的开关、右筒灯的长按开短按关、电视灯的亮度调节、百叶窗的高度和角度变化，以及回家场景、全关场景等一键式操作的效果。同时，自主设计的观影场景、阅读场景等功能也在视频中进行了展示，直观地呈现了智能家居系统为生活带来的便捷和舒适。​

六、总结与展望​

通过本次基于 KNX 的智能家居客厅灯光与设备控制项目实践，深入学习和掌握了 KNX 系统的项目搭建、设备配置、群组地址设置、功能编程等核心技术。在项目实施过程中，不仅锻炼了动手能力和问题解决能力，还对智能家居系统的工作原理和应用场景有了更深刻的理解。​

展望未来，随着智能家居技术的不断发展，KNX 系统也将不断升级和完善。未来可以进一步探索 KNX 系统与其他智能设备（如智能门锁、智能安防系统、智能家电等）的集成，实现更全面、更智能的家居自动化控制。同时，结合人工智能、大数据等技术，为用户提供更加个性化、智能化的家居体验。例如，通过学习用户的生活习惯和行为模式，自动调整家居设备的运行状态，实现真正意义上的智能生活。​

希望本次项目实践的经验和成果能够对 KNX 智能家居技术的学习者和爱好者有所帮助，也期待更多的人参与到智能家居技术的研究和应用中来，共同推动智能家居行业的发展。

深度剖析 ETS5 的核心功能，解锁 KNX 智能家居系统的强大潜能​

在 KNX 智能家居系统的搭建与调试过程中，ETS5（Engineering Tool Software 5）作为一款专业且功能强大的软件，发挥着至关重要的作用。它为用户提供了一系列全面且高效的核心功能，涵盖了从项目创建到设备控制以及系统维护的各个环节。接下来，让我们从多个维度详细探究 ETS5 的核心功能。​

一、设备配置与管理功能​

设备添加与识别​

ETS5 允许用户轻松地将各类 KNX 设备添加到项目中。无论是开关执行器、调光执行器，还是百叶窗执行器等，只需在软件界面中按照设备的实际连接情况进行操作，即可完成设备的添加。在添加过程中，ETS5 会自动识别设备的型号、版本等信息，确保设备与系统的兼容性。例如，当添加一个 8 路开关执行器时，软件能迅速读取设备的基本参数，并在项目拓扑结构中准确呈现，方便用户后续对设备进行配置和管理。​

设备参数设置​

针对不同类型的设备，ETS5 提供了丰富且细致的参数设置选项。以调光执行器为例，用户可以在软件中精确设置调光的方式（如 PWM 调光的频率、占空比等）、亮度调节范围、渐变时间等参数。这些参数的准确设置对于实现理想的灯光效果至关重要。同时，对于一些具有多种功能的设备，如多功能传感器，用户可以通过 ETS5 设置传感器的触发条件、测量范围、数据传输频率等参数，使其更好地适应不同的应用场景。​

二、群组地址设置与管理功能​

群组地址创建​

在 KNX 系统中，群组地址是实现设备灵活控制和场景联动的关键。ETS5 支持用户创建具有 3 级结构的群组地址，用户可以根据实际需求自定义主群组、子群组以及具体的设备通道群组。比如，在一个智能家居项目中，可以创建 “客厅” 为主群组，在其下细分 “照明”“遮阳” 等子群组，再将控制电视灯的调光执行器通道添加到 “照明 - 电视灯” 群组地址中。通过这种分层式的群组地址创建方式，使得系统的逻辑结构更加清晰，便于管理和维护。​

设备通道分配​

ETS5 能够方便地将设备的各个通道分配到相应的群组地址中。用户只需在软件界面中选择需要分配的设备通道，然后将其拖曳到对应的群组地址节点上，即可完成分配操作。这种直观的操作方式大大提高了群组地址设置的效率。例如，将 8 路开关执行器的通道 A（控制走道灯 L1）分配到 “回家场景 - 照明” 群组地址中，这样在触发 “回家场景” 时，走道灯就能自动亮起。​

三、可视化编程与逻辑设计功能​

触摸屏页面设计​

ETS5 提供了强大的可视化编程界面，用于设计触摸屏页面。用户可以在软件中添加各种按钮、进度条、指示灯等控件，并为这些控件设置相应的控制逻辑和触发事件。比如，在设计控制百叶窗的触摸屏页面时，用户可以添加一个进度条控件，通过编程将进度条的数值变化与百叶窗执行器的控制指令相关联，实现通过拖动进度条来精确控制百叶窗的高度和角度。同时，还可以对按钮等控件进行个性化设计，如设置不同的颜色、形状、动画效果等，提升用户操作的直观性和便捷性。​

场景与逻辑设置​

利用 ETS5，用户可以轻松设置各种场景模式，如回家场景、全关场景、观影场景等。以回家场景为例，用户可以在软件中定义当触发该场景时，系统需要同时执行的一系列操作，如打开走道灯、客厅部分灯具，将电视灯调至合适亮度，关闭百叶窗等。通过将这些设备的控制指令组合在 “回家场景” 的群组地址中，并在 ETS5 中进行相应的逻辑设置，即可实现一键式的场景控制。此外，用户还可以设置设备之间的逻辑关联，如当光照度传感器检测到环境光线低于某一阈值时，自动打开相关区域的灯光，实现智能化的自动控制。​

四、诊断与调试功能​

实时设备状态监测​

ETS5 具备实时监测设备状态的功能，用户可以在软件界面中清晰地查看每个设备的当前工作状态，包括设备是否在线、是否正常运行、是否存在故障等信息。对于执行器类设备，还能实时显示其输出状态，如开关的通断状态、调光器的亮度值、百叶窗的位置和角度等。例如，在调试过程中，如果发现某个灯无法正常亮起，通过 ETS5 的设备状态监测功能，能够快速判断是灯具本身故障，还是控制该灯的执行器或线路出现问题，大大缩短了故障排查时间。​

故障诊断与排查​

当系统出现故障时，ETS5 的诊断功能可以提供详细的故障信息。软件会记录设备的运行日志，包括设备的操作记录、错误信息等。用户可以通过查看这些日志，分析故障发生的原因和时间点。例如，如果某个设备频繁出现通信中断的问题，通过查看日志可以发现是在特定时间点、执行特定操作后出现的，从而进一步排查可能导致通信中断的因素，如网络干扰、设备驱动问题等。此外，ETS5 还支持对设备进行诊断测试，如发送测试指令、检查设备的响应情况等，辅助用户更准确地定位和解决故障。​

ETS5 凭借其强大的设备配置与管理、群组地址设置、可视化编程以及诊断调试等核心功能，为 KNX 智能家居系统的搭建、调试和维护提供了全方位的支持。熟练掌握 ETS5 的这些核心功能，对于提升 KNX 智能家居系统的性能、稳定性以及用户体验具有重要意义。无论是专业的系统集成商，还是智能家居技术爱好者，都能从 ETS5 的强大功能中受益，打造出更加智能、便捷、舒适的家居环境。
