Flink 学习九 Flink 程序分布式运行部署

1.Job 执行计划

层级	说明	备注
StreamGraph	用户代码生成的最初的图	程序的运行流程图
JobGraph	将多个符合条件的节点	多个符合条件的节点合并,减少序列化和反序列化
ExecutionGraph	JobGraph 的并行化	调度层的核心数据结构
PhysicalGraph	JobManager根据ExecutionGraph 对Job 进行调度,在各个TaskManager上部署Task 后形成的图	不是一个具体的数据结构

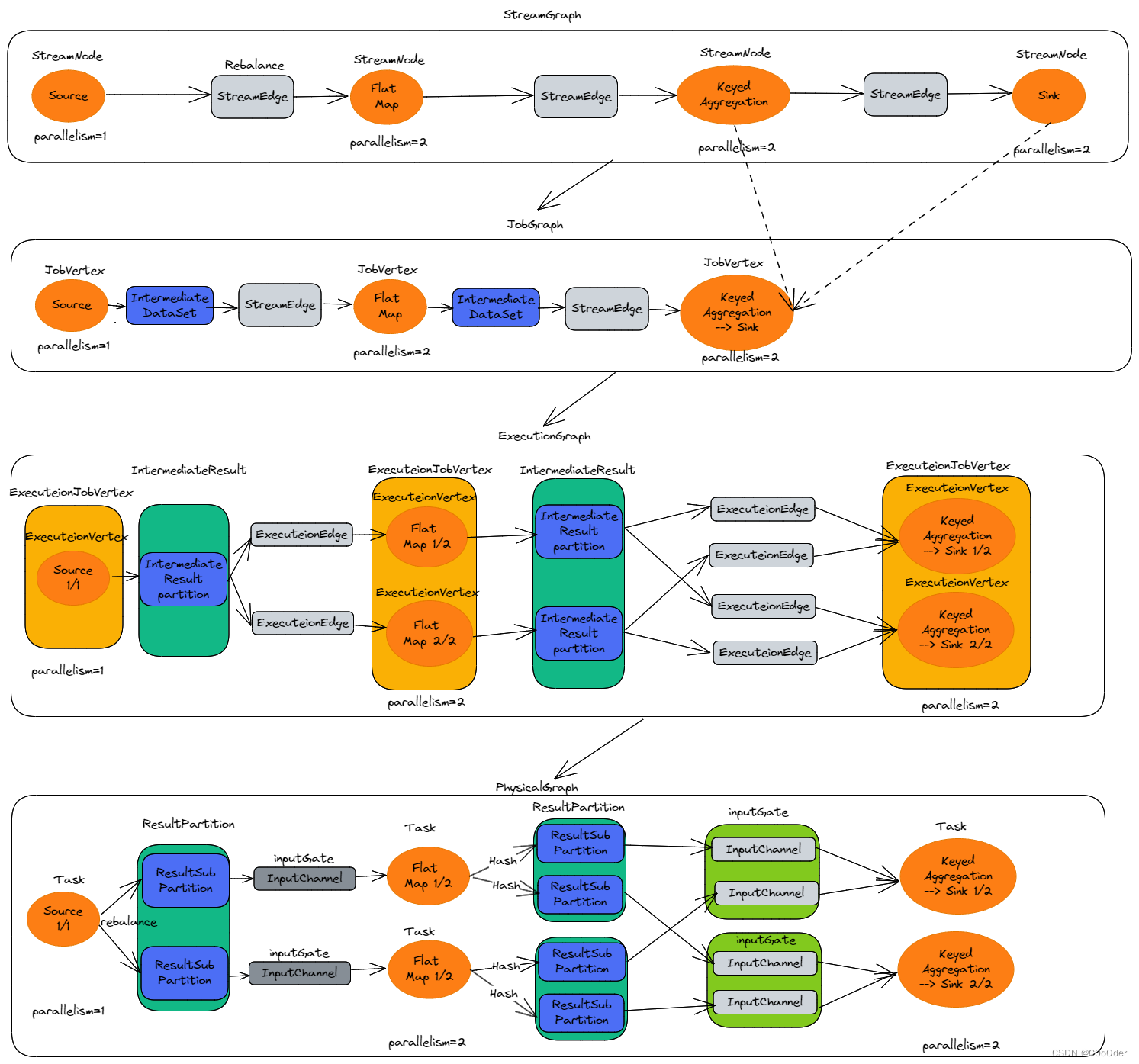

如图所示在每个层级的图的示例

• 在客户端:根据java代码,转换成StreamGraph ,然后再判断是否符合算子chain合并的条件,可以将多个StreamNode 合并成JobGraph,
• JobGraph提交给集群中的JobManager
• JobManager 收到JobGraph 后,将JobGraph 转换成ExecutionGraph (其中具有每个点的执行并行度,序列化等),然后再根据图,申请对应的slot 槽位,并发送给对应的task
• 运行后的效果图PhysicalGraph 在代码里面的数据结构是没有的,上面三个都有

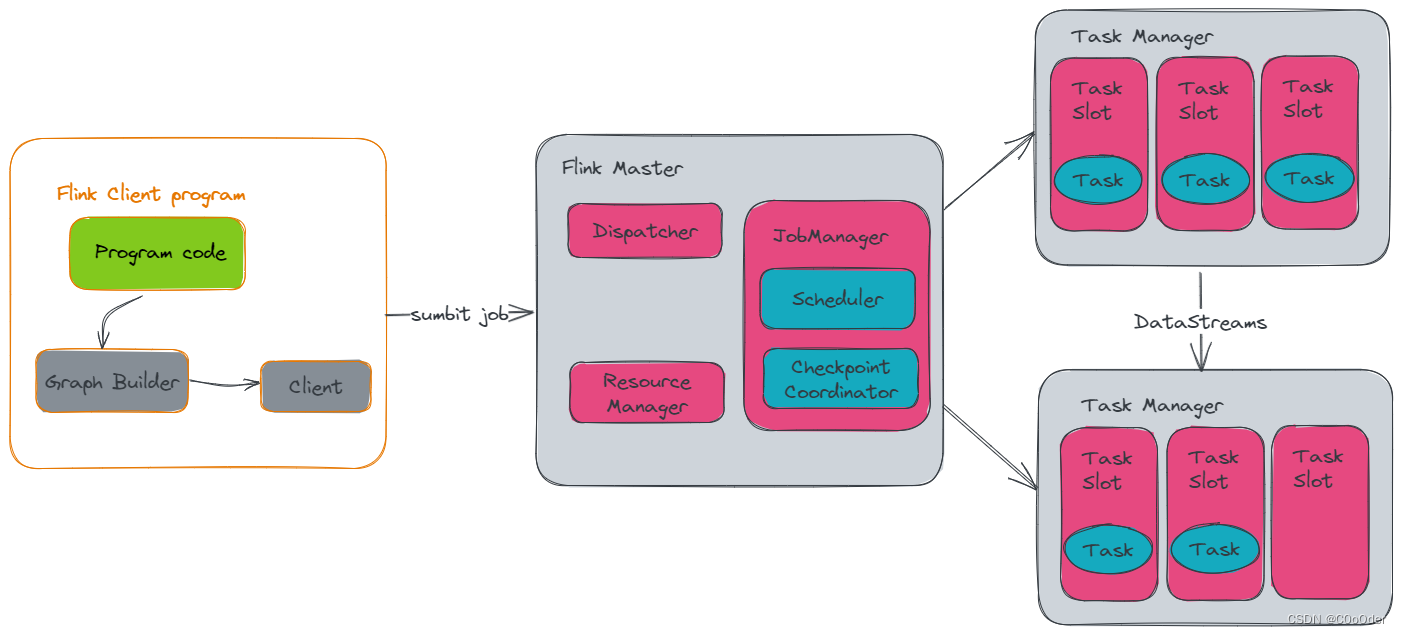

2.运行时架构

3.Flink standalone集群模式&安装

flink 程序运行为standalone 集群模式,需要安装 flink standalone集群

3.1 集群机器规划

服务地址	用户名	角色
192.168.141.131	CentOSA	flink/master
192.168.141.132	CentOSB	flink/slave
192.168.141.133	CentOSC	flink/slave
192.168.141.134	CentOSD	flink/slave

3.2 主机名修改

192.168.141.131 CentOSA
192.168.141.132 CentOSB
192.168.141.133 CentOSC
192.168.141.134 CentOSD

3.3 集群免密

参考之前的文章

https://blog.csdn.net/weixin_44244088/article/details/128229374?spm=1001.2014.3001.5502

3.4 安装包上传

上传安装包

/opt/flink

3.5 修改配置文件

conf/flink-conf.yaml 程序参数配置

jobmanager.rpc.address: CentOSA

taskmanager.numberOfTaskSlots: 4

conf/master 配置 JobManager 地址

CentOSA:8081

conf/workers 配置 TaskManager 机器地址

CentOSB
CentOSC
CentOSD

3.6 配置文件分发

安装包和配置文件整体分发到其余节点

3.7集群启停

./start-cluster.sh
./stop-cluster.sh

4.Flink standalone集群模式使用

启动的进程名称 StandaloneSessionClusterEntrypoint(JobManager)

4.1 应用提交

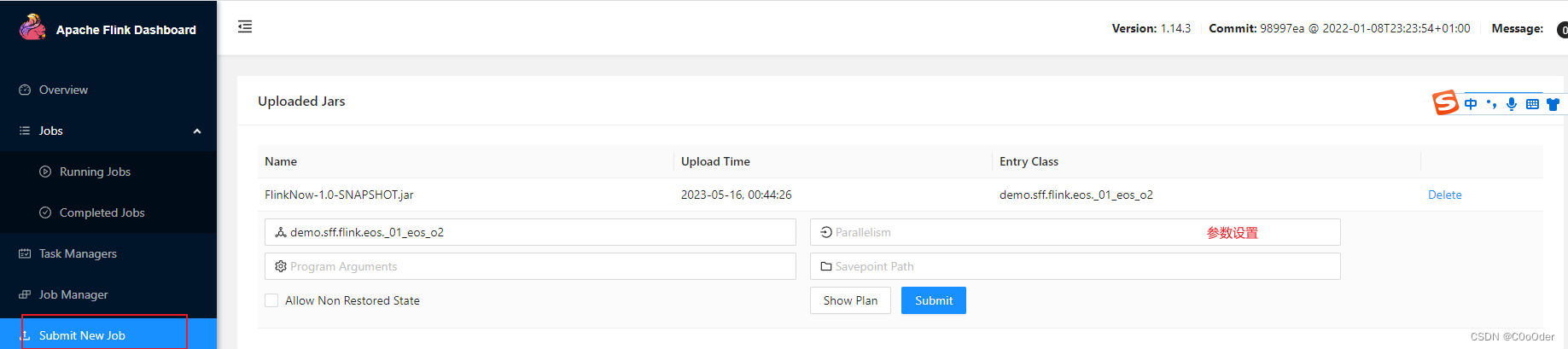

1.页面提交

4.2.命令提交

# 提交 standalone 模式的 job
# -c 主类名
# -p 并行度
# -s 从指定 savepoint 恢复
bin/flink run -t remote \
-c cn.doitedu.flink.java.demos._28_ToleranceSideToSideTest \
-p 5 \
-s hdfs://doit01:8020/eos_savepoint1/savepoint-5f1bc3-dde7a8627fff \
/root/flink_course-1.0.jar
# 触发 standalone 模式 job 做 savepoint
# -d : detach 模式，客户端提交完 job 即退出
# -t remote : 表示 job 是 standalone 运行模式
./flink savepoint -t remote 175ea838a9531c4fcdefdd42368c5eb7 hdfs://node1:8020/eos_savepoint1

注:访问hdfs 需要在lib下面添加

flink-shaded-hadoop-3-uber-3.1.1.7.2.1.0-327-9.0.jar
commons-cli-1.4.jar

下载地址:

https://repository.cloudera.com/artifactory/cloudera-repos/org/apache/flink/flink-shaded-hadoop-3-uber/3.1.1.7.2.1.0-327-9.0/

https://repo1.maven.org/maven2/commons-cli/commons-cli/1.3/

4.3 弊端

• taskmanager 数量固定,无法弹性扩容
• 集群的资源隔离不够,所有的job 是共享资源
• 所有的job 使用一个jobmanager 负载较大

5.Flink on yarn 集群模式(使用最多)

5.1 基础概念

使用 yarn 分配的容器来运行 JobManager和 TaskManager

运行模式

• Application Mode:每个job 都独享集群 ,job 退出,集群也退出; main 是在集群端 (最佳:生产中建议使用)
• Per-Job Mode: 每个job 都独享集群 ,job 退出,集群也退出 ;main 是在客户端运行;场景:每次都申请资源,适合大任务,长时间任务,
• Session Mode:多个job 共享jobmanager /taskmanager ,job 退出 ,集群也不退出 ;main 是在客户端运行;**场景:**反复提交,大量小job 的集群

三种模式的区别

• 生命周期和资源隔离
• 用户类main 方法是运行在client 还是在集群端

5.2 Session Mode 模式

TaskManager:在集群中自动扩容,需要多少资源,就申请多少资源

• jobmanager 叫做 YarnSessionClusterEntrypoint

• taskmanager 叫做 YarnTaskExecutorRunner

• 客户端叫做 FlinkYarnSessionCli

5.2.1 启动jobmananger 命令

# 查看帮助
bin/yarn-session.sh –help
     -at,--applicationType <arg>     Set a custom application type for the application on YARN
     -D <property=value>             use value for given property
     -d,--detached                   If present, runs the job in detached mode ,后台运行
     -h,--help                       Help for the Yarn session CLI.
     -id,--applicationId <arg>       Attach to running YARN session
     -j,--jar <arg>                  Path to Flink jar file
     -jm,--jobManagerMemory <arg>    Memory for JobManager Container with optional unit (default: MB)
     -m,--jobmanager <arg>           Set to yarn-cluster to use YARN execution mode.
     -nl,--nodeLabel <arg>           Specify YARN node label for the YARN application
     -nm,--name <arg>                Set a custom name for the application on YARN  app 的名称
     -q,--query                      Display available YARN resources (memory, cores)
     -qu,--queue <arg>               Specify YARN queue. 队列名称
     -s,--slots <arg>                Number of slots per TaskManager   槽位
     -t,--ship <arg>                 Ship files in the specified directory (t for transfer)
     -tm,--taskManagerMemory <arg>   Memory per TaskManager Container with optional unit (default: MB)
     -yd,--yarndetached              If present, runs the job in detached mode (deprecated; use non-YARN specific option instead)
     -z,--zookeeperNamespace <arg>   Namespace to create the Zookeeper sub-paths for high availability mode


#停止任务  yarn命令
yarn application -kill application_1550836652097_0002

#启动命令 -jm jobmananger 内存大小 -tm TaskManager内存大小   -s 每个tm 的槽位个数 -m  运行模式
./yarn-session.sh -jm 1024 -tm 1024 -s 2 -m yarn-cluster -nm myflinkdemo  -qu default

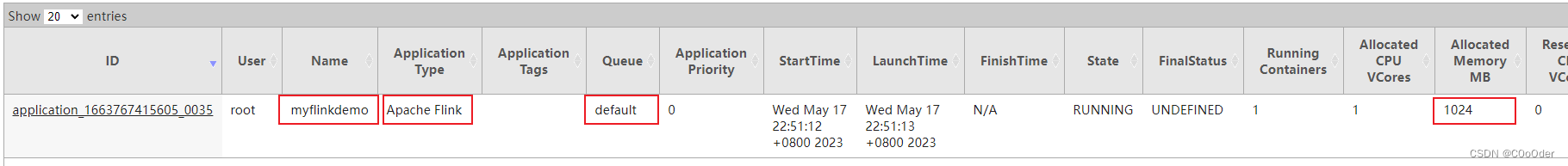

5.2.2 提交flink job 命令

1.flink 的命令提交

yarn 模式下多指定参数-yid 其余不变

./flink run -yid application_1663767415605_0036 -p 4 -c demo.sff.flink.eos._01_eos_o2 /package/jars/FlinkNow-1.0-SNAPSHOT.jar

2.WebUI 提交

参考standalone模式

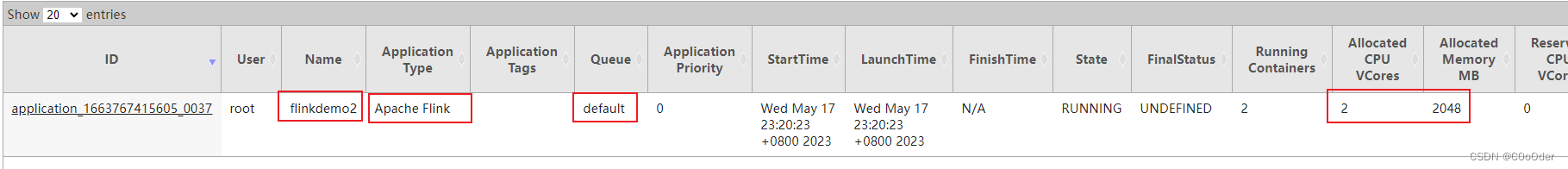

5.2 Per-job Mode 模式

jobmanager 个 taskmanager 会一起向yarn 申请

每个flink job 独自一个JobManager

提交命令

./flink run -m yarn-cluster -yjm 1024 -ynm flinkdemo2 -yqu default -ys 2 -ytm 1024 -p 4  -c demo.sff.flink.eos._01_eos_o2 /package/jars/FlinkNow-1.0-SNAPSHOT.jar

5.3 Application Mode 模式

启动命令

./flink run-application -t yarn-application -yjm 1024 -ynm sea -yqu default -ys 2  -ytm 1024 -p 4 -c demo.sff.flink.eos._01_eos_o2 /package/jars/FlinkNow-1.0-SNAPSHOT.jar
## 注:虚拟机内存设置过小这里会报错

和Per-job唯一不同,Application 的main方法是服务端运行;
